7資源節約

7.2評分項 Ⅱ節能與能源利用

7.2.6采取有效措施降低供暖空調系統的末端系統及輸配系統的能耗，評價總分值為5分，并按以下規則分別評分并累計：

1 通風空調系統風機的單位風量耗功率比現行國家標準《公共建筑節能設計 標準》GB 50189的規定低20%,得2分；

2 集中供暖系統熱水循環泵的耗電輸熱比、空調冷熱水系統循環水泵的耗電輸冷（熱）比比現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736 規定值低20%,得3分。

【條文說明擴展】

第1款，依據基礎是國家標準《公共建筑節能設計標準》GB 50189-2015的 規定： .

4.3.22空調風系統和通風系統的風量大于10000m³/h時，風道系統單位風量耗功率（Ws）不宜大于表4.3.23的數值。風道系統單位風量耗功率（Ws）應按 下式計算：

Ws=p/(3600xη_CDxη_F) (4.3.22)

式中Ws—風道系統單位風量耗功率［W/(m³/h)］； P—空調機組的余壓或通風系統風機的風壓(Pa); η_CD—電機及傳動效率(%), η_CD取0.855；η_F一風機效率 (%)，按設計圖中標注的效率選擇。

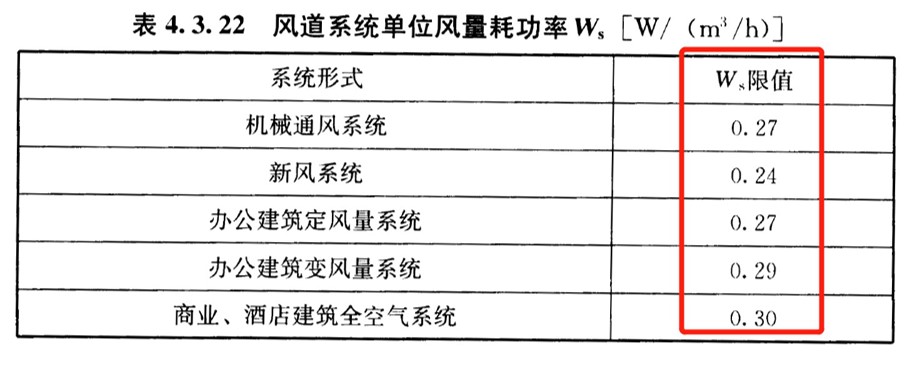

表4.3.22風道系統單位風量耗功率 硏［W/(m³/h)］

第2款，依據基礎是《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012的規定：

8.5.12在選配空調冷熱水系統的循環水泵時，應計算循環水泵的耗電輸冷 (熱)比EC(H)R,并應標注在施工圖的設計說明中。耗電輸冷(熱)比應符合 下式要求：

EC(H)R=0.003096∑(G·H/ηb)/∑Q≤A(B+a∑L)/ΔT

式中：EC(H)R——循環水泵的耗電輸冷(熱)比；

G 每臺運行水泵的設計流量，m3/h;

H 每臺運行水泵對應的設計揚程，m;

ηb 每臺運行水泵對應設計工作點的效率；

Q——設計冷(熱)員荷，kW；

ΔT——規定的計算供回水溫差，按表8.5.12-1選??；

A——與水泵流量有關的計算系數，按表8.5.12-2選??；

B——與機房及用戶的水阻力有關的計算系數，按表8.5.12-3選??； a——與∑L有關的計算系數，按表8.5.12-4或表8.5.12-5選??；

∑L——從冷熱機房至該系統最遠用戶的供回水管道的總輸送長度，m；當管 道設于大面積單層或多層建筑時，可按機房出口至最遠端空調末端的管道長度減 去100m確定。

表 8.5.12-1 ATU (°C)

注：1對空氣源熱泵、漠化鋰機組、水源熱泵等機組的熱水供回水溫差按機組實際參數確定;

2對直接提供高溫冷水的機組，冷水供回水溫差按機組實際參數確定。

表 8.5.12-2 A 值

注：多臺水泵并聯運行時，流量按較大流量選取。

表 8.5.12-3 B 值

注：1）多級泵冷水系統，每増加一級泵，B值可增加5;

2）多級泵熱水系統，每增加一級泵，B值可增加4。

表8.5.12-4四管制冷、熱水管道系統的a值

表8.5.12-5兩管制熱水管道系統的a值

注：兩管制冷水系統a計算式與表8.5.13-4四管制冷水系統相同。

8.11.13在選配集中供暖系統的循環水泵時，應計算集中供暖系統耗電輸熱 比（EHR-h），并應標注在施工圖的設計說明中。集中供暖系統耗電輸熱比應按下 式計算：

EHR-h=0.003096∑（GxH/ηb）/Q≤A（B+α∑L）/ΔT （8.11.13）

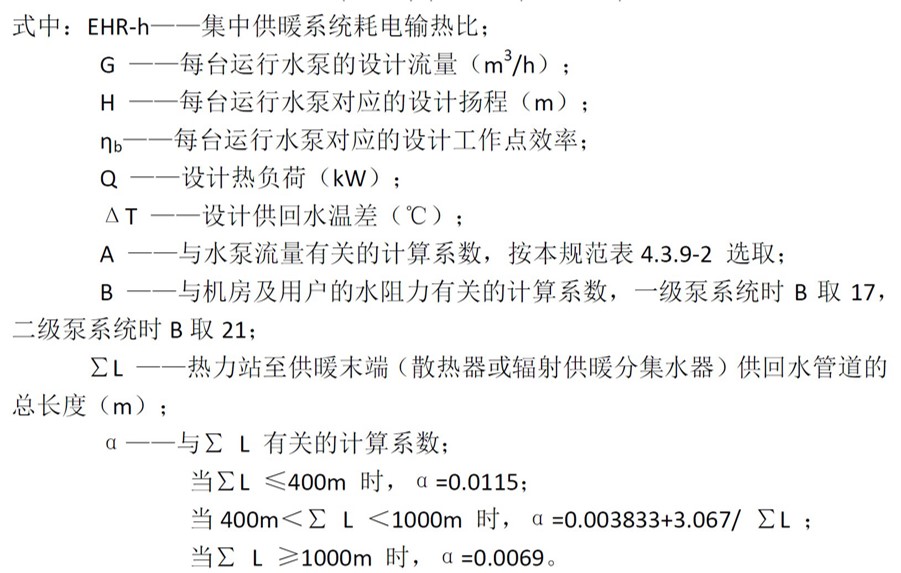

式中：EHR-h 集中供暖系統耗電輸熱比；

G 每臺運行水泵的設計流量（m³/h）;

H——每臺運行水泵對應的設計揚程;

ηb——每臺運行水泵對應的設計工作點效率；

Q——設計熱負荷（kW）；

ΔT——設計供回水溫差（°C）；

A——與水泵流量有關的計算系數，按本規范表4.3.9-2選??；

B——與機房及用戶的水阻力有關的計算系數，一級泵系統時B取17，二級 泵系統時B取21;

∑L—熱力站至供暖末端（散熱器或輻射供暖分集水器）供回水管道的總長度;

a——與∑L有關的計算系數；當∑L≤400m時，α=0.0115；當400m<∑L< 1000m 時，α=0.003833+3.067/∑L；當∑L≥1000m 時，α=0.0069。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。第1款，評價范圍僅限風量大于 10000m³/h的空調風系統和通風系統；釆用分體空調和多聯機空調（熱泵）機組的，本款直接得分，對于設置新風機的項目,若新風機的風量大于10000m³/h時， 新風機需參與評價。第2款，對于非集中釆暖空調系統的項目，如分體空調、多聯機空調（熱泵）機組、單元式空氣調節機等，本款直接得分。

預評價查閱暖通空調專業的設計說明、設備表、風系統圖及水系統等設計文件施工圖，風機的單位風量耗功率、空調冷熱水系統的耗電輸冷（熱）比、集中供暖系統熱水循環泵的耗電輸熱比計算書。

評價查閱預評價方式涉及的竣工文件，風機、水泵的產品型式檢驗報告，風機的單位風量耗功率、空調冷熱水系統的耗電輸冷（熱）比、集中供暖系統熱水循環泵的耗電輸熱比計算書。

【條文解讀】

該條文在14版5.2.5條基礎上發展而來

具體變化：條文設置更合理，增加對Ws的要求

水系統：鼓勵高效水泵、大溫差

風系統：鼓勵加大溫差，高效風機

技術要點：

1、EH（C ）R計算

EHR-h= 0.003096Σ(G×H/ηb )/Q ≤A(B +αΣL)/ΔT

2、Ws計算

Ws = P/(3600×ηCD×ηF)

式中Ws——風道系統單位風量耗功率[W/(m3/h)];

P ——空調機組的余壓或通風系統風機的風壓（Pa）； ηCD——電機及傳動效率（%），ηCD取0.855； ηF——風機效率（%），按設計圖中標注的效率選擇。

條文評價：

評價階段：各類民用建筑的預評價、評價。 特別說明：

第1款，評價范圍僅限風量大于10000m³/h的空調風系統和通風系統；

采用分體空調和多聯機空調（熱泵）機組的，本款直接得分；

對于設置新風機的項目，若新風機的風量大于10000m³/h時，新風機需參 與評價。

第2款，對于非集中采暖空調系統的項目，如分體空調、多聯機空調（熱泵） 機組、單元式空氣調節機等，本款直接得分。

建議提交材料及技術要求：

相關技術及產品： 多聯機空調（VRV） 分體空調 變頻水泵 變頻風機

【得分策略】

第一款單位風量耗功率容易滿足要求得2分，第二款有難度。建議：一二星滿足第一款要求得2分，三星必須滿足第二款得5分，前期要與業主溝通使用高效水泵。
