【條文說明擴展】

《可再生能源建筑應用工程評價標準》GB/T 50801-2013規定:

2.0.1可再生能源建筑應用

在建筑供熱水、采暖、空調和供電等系統中，采用太陽能、地?zé)崮艿瓤稍偕茉聪到y(tǒng)提供全部或部分建筑用能的應用形式。

2.0.2太陽能熱利用系統

將太陽能轉換成熱能，進行供熱、制冷等應用的系統，在建筑中主要包括太陽能供熱水、采暖和空調系統。

2.0.5太陽能光伏系統

利用光生伏打效應，將太陽能轉變成電能，包含逆變器、平衡系統部件及太陽能電池方陣在內的系統。

2.0.6地源熱泵系統

以巖土體、地下水或地表水為低溫?zé)嵩矗伤礋岜脵C(jī)組、地?zé)崮芙粨Q系統、 建筑物內系統組成的供熱空調系統。根據地?zé)崮芙粨Q系統形式的不同，地源熱泵系統分為地埋管地源熱泵系統、地下水地源熱泵系統和地表水地源熱泵系統，其中地表水源熱泵又分為江、河、湖、海水源熱泵系統。

2.0.7太陽能保證率

太陽能供熱、采暖或空調系統中由太陽能供給的能量占系統總消耗能量的百分率。

《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012規定：

8.1.1(2)在技術經濟合理的情況下，冷、熱源宜利用淺層地能、太陽能、風能等可再生能源。當采用可再生能源受到氣候等原因的限制無法保證時，應設置輔助冷、熱源。

《建筑給水排水設計規范》GB 50015-2003 (2009年版)規定：

5.2.2A當日照時數大于1400h/年且年太陽輻射量大于4200MJ/㎡及年極端 最低氣溫不低于-45°C的地區，宜優先采用太陽能作為熱水供應熱源。

5.2.2B具備可再生低溫能源的下列地區可采用熱泵熱水供應系統：

1在夏熱冬暖地區，宜采用空氣源熱泵熱水供應系統；

2在地下水源充沛、水文地質條件適宜，并能保證回灌的地區，宜采用地下水源熱泵熱水供應系統；

3在沿江、沿海、沿湖、地表水源充足，水文地質條件適宜，及有條件利用城市污水、再生水的地區，宜采用地表水源熱泵熱水供應系統。

注：當采用地下水源和地表水源時，應經當?shù)厮畡?wù)主管部門批準，必要時應進行生態環境，水質衛生方面的評估。

此外，現行《可再生能源建筑應用工程評價標準》GB/T 50801、《地源熱泵系統工程技術規范》GB 50366、《民用建筑太陽能熱水系統應用技術標準》GB 50364、《太陽能供熱采暖工程技術規范》GB 50495、《民用建筑太陽能空調工程技術規范》GB 50787、《民用建筑太陽能光伏系統應用技術規范》JGJ203等均對可再生能源的應用做出了具體規定。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。本條分別對可再生能源提供的生活熱水比例、空調用冷量和熱量比例、電量比例進行分檔評分。當建筑的可再生能源利用不止一種用途時，可各自評分并累計；當累計得分超過10分時，應取為10分?？稍偕茉蠢帽壤龖?yīng)為其凈貢獻量，即扣除冷卻塔、輸配系統等輔助能耗。

對于可再生能源提供的生活熱水比例，住宅可沿用住戶比例的判別方式，但需校核太陽能熱水系統的供熱水能力是否與相應住戶數量相匹配；對于公共建筑以及采用公共洗浴形式的宿舍等，應計算可再生能源對生活熱水的設計小時供熱量與生活熱水的設計小時加熱耗熱量（見國家標準《建筑給水排水設計規范》GB 50015）的比例（其中已考慮貯水箱作用）。夏熱冬冷、夏熱冬暖、溫和地區存在穩定熱水需求的建筑，若采用較高效的空氣源熱泵（不低于《公共建筑節能設計 標準》GB 50189-2015第5.3.3條要求）提供生活熱水，也可得分。

對于可再生能源提供的空調用冷/熱量，可計算設計工況下可再生能源供冷 /熱的冷熱源機組（如地/水源熱泵）的供冷/熱量（將機組輸入功率考慮在內） 與空調系統總的冷/熱負荷（冬季供熱且夏季供冷的，可簡單取冷量和熱量的算術和）。

對于可再生能源提供的電量，可計算設計工況下發電機組（如光伏板）的輸出功率與供電系統設計負荷之比。

預評價查閱可再生能源利用專項設計文件及施工圖、計算分析報告等。

評價查閱預評價方式涉及的竣工文件，計算分析報告，產品型式檢驗報告。

【條文解讀】

條文變化情況：在14版第5.2.16條基 礎上發展而來

具體變化：得分要求及檔次發生變化， 顆粒度增加

技術要點：

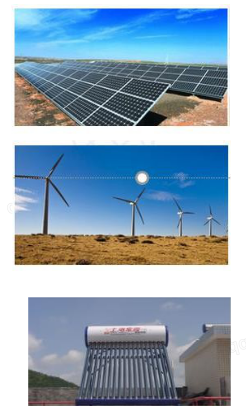

◆ 可再生能源：

√ 風能、太陽能、水能、生物質能、地?zé)崮?、海洋能等非化石能源?

√ 常用可再生能源技術：太陽能供熱系統、地源熱泵系統、太陽能 光伏發電系統；

√ 特別地：較高效空氣源熱泵生活熱水系統可作為可再生能源。

√ 僅設置洗手盆的建筑，不宜采用集中生活熱水供應系統。

◆ 相關標準：

√《可再生能源建筑應用工程評價標準》GB/T50801-2013、

《地源熱泵系統工程技術規范》GB50366-2005(2009版) 、

《民用建筑太陽能熱水系統應用技術規范》GB50364-2005、

√《太陽能供熱采暖工程技術規范》GB50495-2009、

√《民用建筑太陽能空調工程技術規范》GB50787-2012、

√《民用建筑太陽能光伏系統應用技術規范》 JGJ203-2010 ……

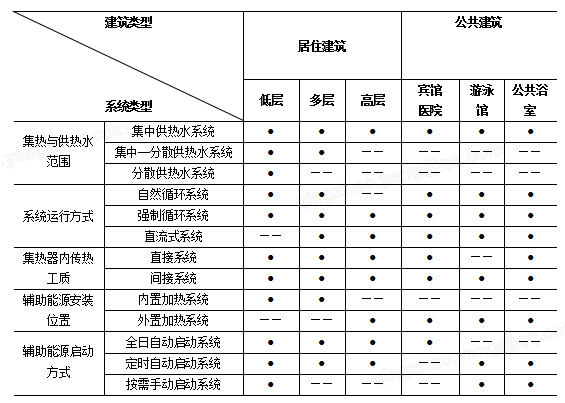

技術要點：太陽能熱水系統設計選用表

技術要點：太陽能光伏系統設計選用表

《民用建筑太陽能光伏系統應用技術規范》JGJ203-2010：

● 4.2.1 規劃設計應根據建設地點的地理位置、氣候特征及太陽能源資源條件，確定建筑的布局、朝向、間距、群體組合和空間環境。安裝光伏系統的建筑主朝向宜為南向或接近南向。

● 4.2.2 安裝光伏系統的建筑不應降低相鄰建筑或建筑 本身的建筑日照標準。

● 4.2.3 對光伏組件可能引起建筑群體間的二次輻射應進行預測，對可能造成的光污染應采取相應的措施。

技術要點：地源熱泵

適用范圍

◆ 地埋管地源熱泵系統適用于建筑物周圍有可供埋設地下?lián)Q熱器的較大面積的綠 地或其他空地；

◆ 建筑物全年有供冷和供熱需求，且冬、夏季的負荷相差不大；

◆ 如建筑物冷熱負荷相差較大，應有其他輔助補熱或排熱措施，保證地下平衡。

◆ 水平埋管地源熱泵系統適用于單季使用情況，對冬夏冷暖聯供系統使用很少， 且場地比較充足的項目；

◆ 垂直埋管適合場地面積較緊張的項目。

技術要點：地源熱泵

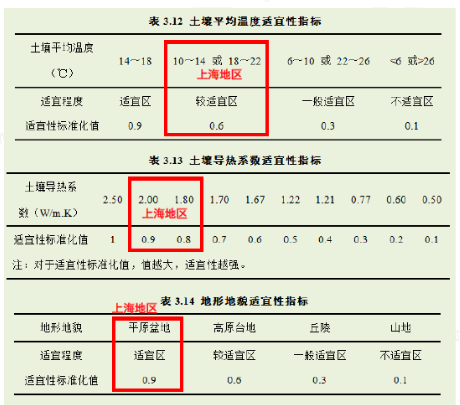

◆ 評價土壤源熱泵系統的適宜性時，必須在地下打井，以獲取土壤熱物性參數。而土壤源熱泵系統熱物性的要素指標層主要有：巖土層的導熱性能、換熱效率、導熱系數、地溫梯度、熱 導率、比熱容、土壤溫度、地溫度相對穩定性、 土壤導熱系數、密度與比熱乘積、地層巖性、 地層厚度、地層熱物理性質。在這些指標中，土壤平均溫度及土壤導熱系數是比較重要的，這兩個系數能更好的反映土壤熱物性。

◆ 就一個地區的地貌形態而言，山地,丘陵是不適用土壤源熱泵的，平原地帶是最適合的。

條文評價：

◆ 生活熱水使用比例判定方法：

住宅：用用戶比例方法；但應校核供熱能力（尤其是集中-分散式）；

公共建筑：

● 設計階段，設計可再生能源設計小時供熱量與設計小時加熱量之比；

● 運行階段，以可再生能源全年供熱量與全年總耗熱量之比。

◆ 空調冷熱量/發電量比例判定方法：

● 設計階段，可再生能源設計供冷/熱量（發電輸出功率）與空調系統總冷熱負荷（供電系統設計負荷）比；

● 運行階段，以可再生能源全年供應量與全年總消耗量之比。

建議提交材料及技術要求：

相關技術及產品：太陽能熱水系統 太陽能光伏系統 水源/地源熱泵空調 太陽能空調系統 太陽能采暖系統 太陽能熱發電系統太陽能路燈風力發電系統

【相關標準】

【得分策略】

取決于業主是否使用可再生能能源，建議三星項目使用，性價比高。
