7.2.7節能型電氣設備及節能控制措施
時間：2025-03-03 15:30:24 作者：GBWindows 來源：原創文章 閱讀：934內容摘要：7.資源節約7.2 評分項 Ⅱ節能與能源利用7.2.7采用節能型電氣設備及節能控制措施，評價總分值為10分，并按下列規則分別評分并累計：1 主要功能房間的照明功率密度值達到現行國家標準《建筑照明設計標準》GB/T 50034規定的目標值，得5分；2 釆光區域的人工照明隨天然光照度......
7.資源節約
7.2 評分項 Ⅱ節能與能源利用
7.2.7采用節能型電氣設備及節能控制措施，評價總分值為10分，并按下列規則分別評分并累計：
1 主要功能房間的照明功率密度值達到現行國家標準《建筑照明設計標準》 GB/T 50034規定的目標值，得5分；
2 釆光區域的人工照明隨天然光照度變化自動調節，得2分；
3 照明產品、電力變壓器、水泵、風機等設備滿足國家現行有關標準的能效等級2級要求，得3分
【條文說明擴展】
第1款，照明功率密度值詳見第7.1.4條內容。
第2款，采光區域人工照明的自動調節，《建筑照明設計標準》GB 50034-2013 規定：
7.3.7有條件的場所，宜采用下列控制方式：

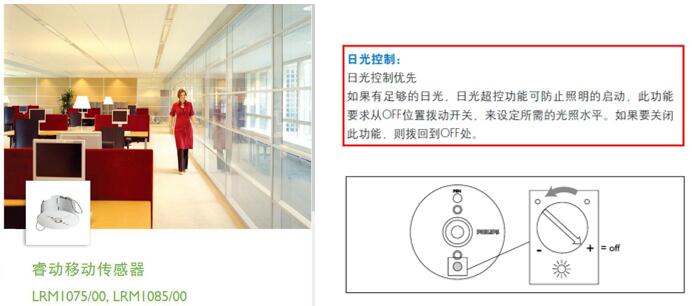

1 可利用天然采光的場所，宜隨天然光照度變化自動調節照度；
2 辦公室的工作區域，公共建筑的樓梯間、走道等場所，可按使用需求自動開關燈或調光；
3 地下車庫宜按使用需求自動調節照度；
4 門廳、大堂、電梯廳等場所，宜采用夜間定時降低照度的自動控制裝置。
《民用建筑電氣設計規范》JGJ16-2008中的具體規定包括：
10.6.13應根據環境條件、使用特點合理選擇照明控制方式，并應符合下列規定：
1 應充分利用天然光，并應根據天然光的照度變化控制電氣照明的分區；
2 根據照明使用特點，應采取分區控制燈光或適當增加照明開關點；
3 公共場所照明、室外照明宜采用集中遙控節能管理方式或采用自動光控置。
10.6.14應采用定時開關、調光開關、光電自動控制器等節電開關和照明智能控制系統等管理措施。
第3款，相關產品節能評價值參見如下標準規定。
表7.1我國已制定的照明及電氣產品能效標準
序號
標準編號
標準名稱
1
GB17896
管形熒光燈鎮流器能效限定值及能效等級
2
GB19043
普通照明用雙端熒光燈能效限定值及能效等級
3
GB19044
普通照明用自鎮流熒光燈能效限定值及能效等級
4
GB19415
單端熒光燈能效限定值及節能評價值
5
GB19573
高壓鈉燈能效限定值及能效等級
6
GB19574
高壓鈉燈用鎮流器能效限定值及節能評價值
7
GB 19761
通風機能效限定值及能效等級
8
GB 19762
清水離心泵能效限定值及節能評價值
9
GB20053
金屬鹵化物燈用鎮流器能效限定值及能效等級
10
GB20054
金屬鹵化物燈能效限定值及能效等級
11
GB20052
三相配電變壓器能效限定值及能效等級
12
GB 30255
室內照明用LED產品能效限定值及能效等級
【具體評價方法】
本條適用于各類民用建筑的預評價、評價。
預評價査閱電氣專業設計說明（包含照明設計要求、照明設計標準、照明控制措施等）、照明系統圖、平面施工圖、設備表等設計文件，照明功率密度計算分析報告。
評價查閱預評價方式涉及的竣工文件，還查閱照明功率密度計算分析報告及現場檢測報告，產品型式檢驗報告。
【條文解讀】
該條文在14版第5.2.10條、5. 2. 11 條基礎上發展而來
具體變化：兩條合并，增加新內容
技術要點：
第1款技術要點同7.1.4第1分句。（注意：不要漏了計算地下室的LPD）
第2款：采光區域（其概念同7.1.4條）人工照明的自動調節，《建筑照明設計標準》GB 50034-2013規定：
7.3.7有條件的場所，宜采用下列控制方式：
1、可利用天然采光的場所，宜隨天然光照度變化自動調節照度；
2、辦公室的工作區域，公共建筑的樓梯間、走道等場所，可按使用需求自動開關燈或調光；
3、地下車庫宜按使用需求自動調節照度；
4、門廳、大堂、電梯廳等場所，宜采用夜間定時降低照度的自動控制裝置。
第3款
我國已制定的照明及電氣產品能效標準
建議提交材料及技術要求：
專業分類
材料名稱
技術要求
評價階段
建筑類型
電氣設計
設計說明
應包括照明設計要求、照明設計標準、照明控制措施等
預評價/評價
居建/公建
照明系統圖
應體現照明燈具及照明配電系統的平面 布置，燈具型號應與圖例相吻合，運行評價階段還應與現場相吻合
預評價/評價
居建/公建
平面施工圖
應體現照明燈具及照明配電系統的平面布置，燈具型號應與圖例相吻合，運行評價階段還應與現場相吻合
預評價/評價
居建/公建
照明功率密度計算分析報告
應包括根據燈具選型和布置，對各空間的設計照度和照明功率密度（關聯自評進行計算）
預評價/評價
居建/公建
照明功率密度現場檢測報告
運行評價
居建/公建
產品型式檢驗報告
運行評價
居建/公建
相關技術及產品：節能燈具 照明控制產品 變頻水泵 變頻風機節能電力變壓器
【相關標準】
7.2.7條
節能評價值要求/電氣產品
GB 18613-2012 中小型三相異步電動機能效限定值及能效等級 276KB GB 19761-2009 通風機能效限定值及能效等級 251KB GB_19762-2007 清水離心泵能效限定值及節能評價值 399KB GB20052-2013 三相配電變壓器能效限定值及能效等級 1571KB 節能評價值要求/照明產品
GB 17896-2012 管形熒光燈鎮流器能效限定值及能效等級 595KB GB 19043-2013 普通照明用雙端熒光燈能效限定值及能效等級 814KB GB 19044-2013 普通照明用自鎮流熒光燈能效限定值及能效等級 1177KB GB 19415-2013 單端熒光燈能效限定值及節能評價值 147KB GB 20053-2015 金屬鹵化物燈用鎮流器能效限定值及能效等級 553KB GB 20054-2015 金屬鹵化物燈能效限定值及能效等級 343KB GB 30255-2019室內照明用LED產品能效限定值及能效等級 340KB GB19573-2004高壓鈉燈能效限定值及能效等級 196KB GB19574-2004高壓鈉燈用鎮流器能效限定值及節能評價值 195KB 照明功率密度目標值要求
GB50034-2013建筑照明設計標準.pdf 4541 KB 【得分策略】
第一款容易達到得5分，第三款難增加的3分，第二款采光區域難度大增量成本高。建議：一二星滿足第一款得5分，三星滿足第一、三款得8分，爭取第二款的2分。
