項目案例丨全國首批三星級建筑光儲直柔系統項目：東航“貝殼樓”

時間：2025-09-20 16:00:50 作者：GBWindows 來源：行業網站閱讀：697

內容摘要：矗立在上海徐匯濱江的東航貝殼樓，以能發電、可儲電、會智能調度的創新模式，將“零碳”從概念變?yōu)榭筛兄默F(xiàn)實，獲得零碳建筑認證及全國首批三星級建筑光儲直柔系統榮譽，成為建筑領域綠色低碳轉型的標桿案例。綠色生態，內外兼修“貝殼樓”不僅是一座建筑，更是綠色生態理念的集中展現。外部采用光伏玻璃幕墻與光伏遮陽百葉，將太陽能轉化為電...

矗立在上海徐匯濱江的東航貝殼樓，以能發電、可儲電、會智能調度的創新模式，將“零碳”從概念變?yōu)榭筛兄默F(xiàn)實，獲得零碳建筑認證及全國首批三星級建筑光儲直柔系統榮譽，成為建筑領域綠色低碳轉型的標桿案例。

綠色生態，內外兼修

“貝殼樓”不僅是一座建筑，更是綠色生態理念的集中展現。外部采用光伏玻璃幕墻與光伏遮陽百葉，將太陽能轉化為電能，為樓宇提供源源不斷的綠色動力。內部則運用低壓直流照明技術，實現綠色照明自產自銷。

貝殼樓地上二層為展示辦公空間，建筑面積1444.23㎡，計容建筑面積約為1358㎡。項目整體實現能源自給自足，實現全電氣化無外購能源，光伏系統年發電量達11萬度以上，完全滿足全年用能需求。

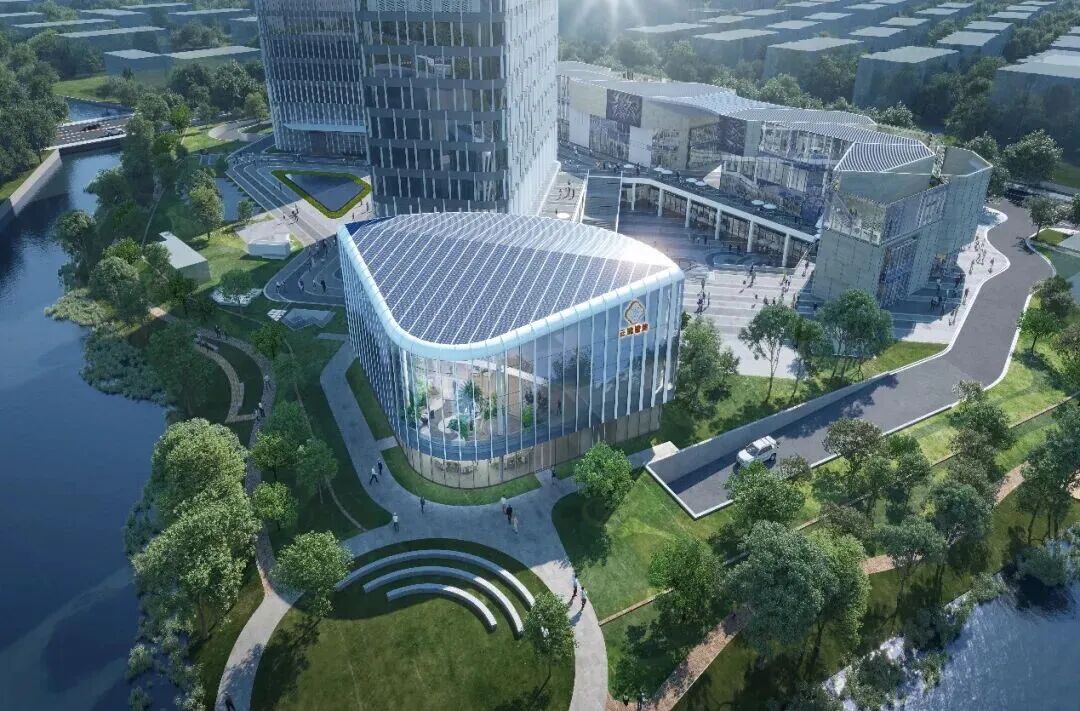

屋頂鋪設了224塊單晶硅太陽能電池組件，有效面積達577.92㎡，相當于每年可生產約18.9萬度清潔電能。更特別的是，建筑外墻部分采用自主研發專利的可發電光伏玻璃幕墻系統，26塊光伏發電玻璃組成“發電皮膚”，總功率達2928W，最大化建筑本身的可再生能源供應。

“光儲直柔”技術是“貝殼樓”的“能源心臟”，它通過光伏發電、儲能系統與直流配電網絡的有機結合，實現了能源的高效轉化利用與自給自足。建筑表面采用光伏玻璃幕墻與光伏遮陽百葉，將太陽能轉換為電能，結合儲能通過柔性直流配電技術保障樓宇的日常運營所需動力。

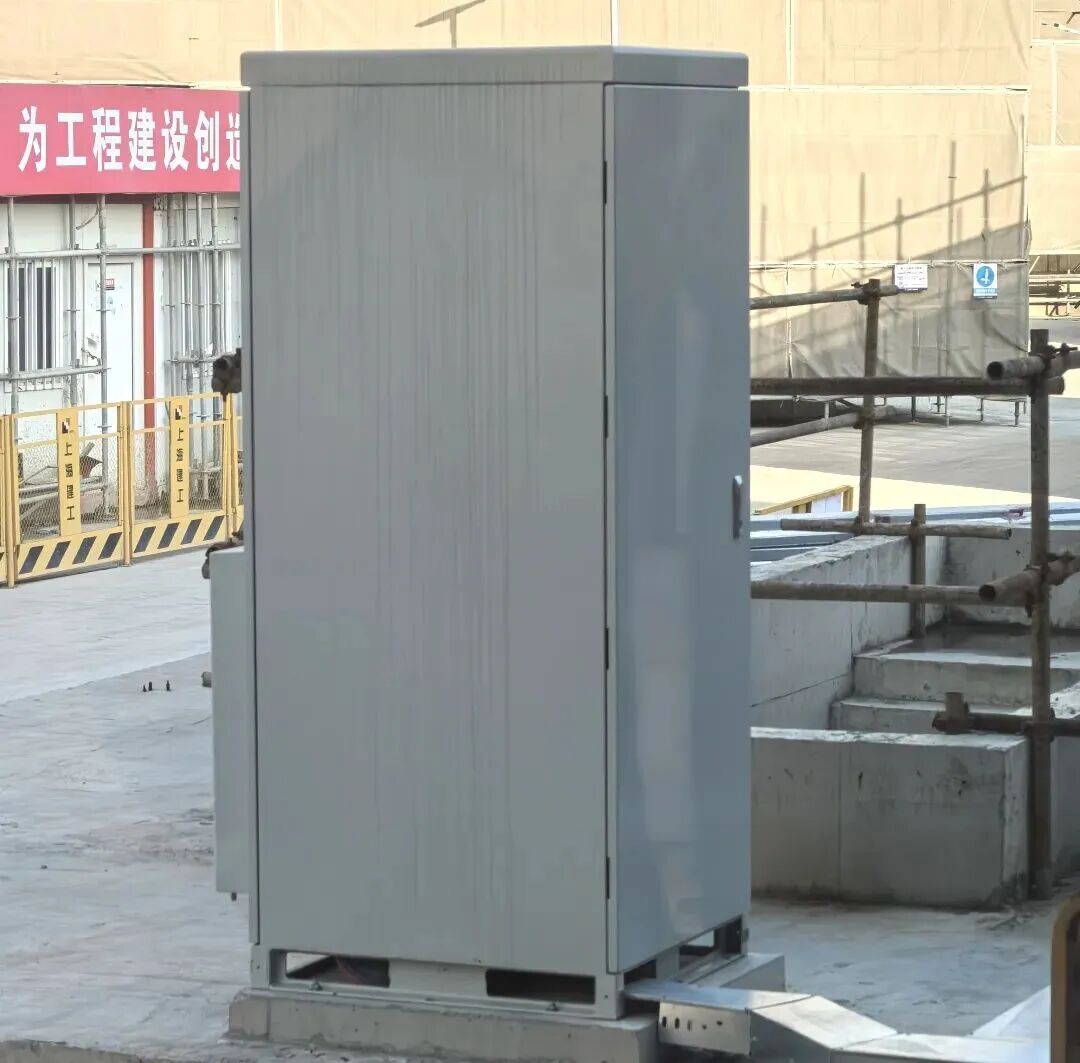

儲能系統 60kwh

磷酸鐵鋰電池儲能系統，系統總?cè)萘?0kWh

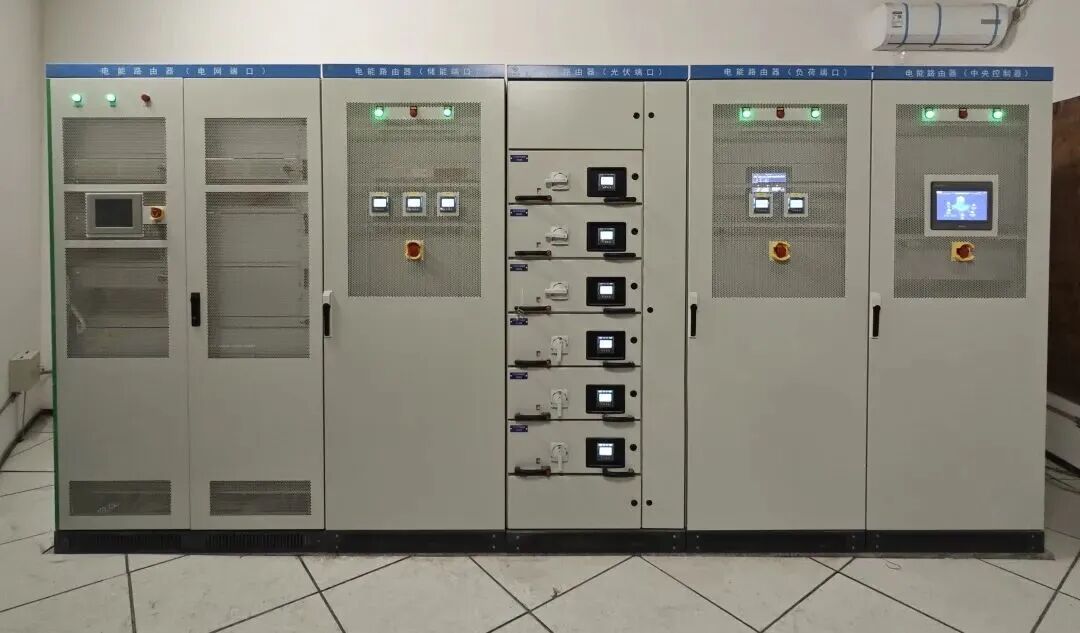

直流配控系統，一套5端口電能路由器

電能路由器的配置5個端口，內部采用750VDC直流母線，通過多源互補為負荷提供穩定的直流電。分別連接光伏、儲能、電網、空調、生活電器，根據需求進行能量調度，交、直流轉換和電壓等級轉換，輸出電壓范圍800V-48VDC。

電能路由器還可實現對燈光、空調供電的實時控制，也可實時監控各區域、各類設備的運行狀態，可實現遠程運行控制和故障預警等功能。該系統還可以展示“光儲直柔”系統光伏發電及上網電量、儲能累計充放電、電網供電、建筑負荷用電等實時數據和歷史數據，還可結合監測數據進行運行情況分析，通過智能化調度實現節約資源，經濟運行，安全、可靠、智能。

創新點：

提高能源利用效率：通過引入光伏幕墻和光伏遮陽百葉清潔能源和柔性直流配電技術直發直用，降低建筑整體能耗。

減少碳排放：最大化利用可再生能源太陽能，減少對化石燃料的依賴。

增強供電穩定性：具備離網獨立運行能力，極大提高了供電可靠性，確保建筑內關鍵設備的穩定運行。

內部的低壓直流照明技術，提高了照明效率，實現了太陽能儲能蓄能、自產自銷的綠色照明模式。

數智平臺，賦能管理

在“貝殼樓”的背后，是云錦智建自主研發的“睿瓴云”智慧建造云管理系統與即將上線的“睿能云”能源管理平臺。前者融合數字大屏、視頻監控、在線圖紙審批等功能，對施工安全、質量與進度進行全方位監管；后者則實時采集能源使用數據，實現能源的可觀、可測、可管理。兩大平臺相互賦能，共同構筑起工程建設全生命周期的“神經中樞”。

BIM與數字孿生，開啟光伏能源新紀元

構力科技基于BIM與數字孿生技術的航司基地光伏能源監測系統，更是將光儲直柔系統的運行管理推向了智能化新高度。通過數據的集中預測、采集、分析，實現供電系統的信息化、自動化、智能化管理，減少故障發生，提升能源使用效率與運營管理效率，助力建筑最大化應用光伏能源。

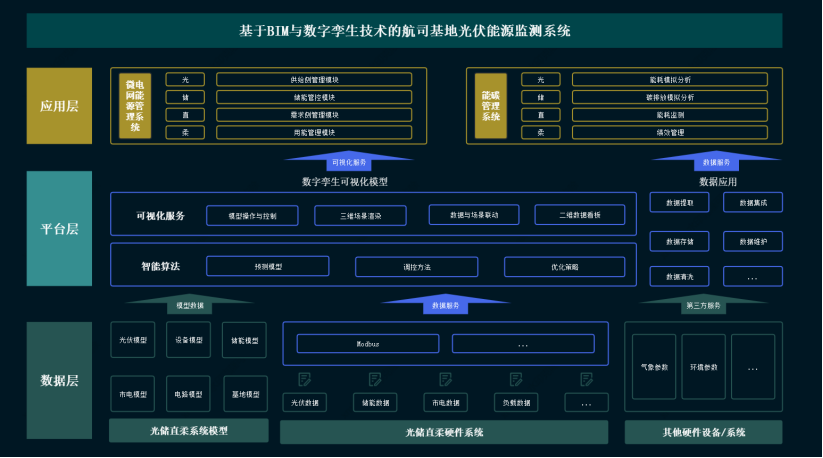

系統架構圖

基于BIM與數字孿生技術的航司基地光伏能源監測系統分為數據層、平臺層與應用層。

數據層：匯集模型數據、設施設備數據、氣象數據、第三方應用數據，對數據進行采集、傳輸；

平臺層：承上啟下，承接數據層數據進行處理應用，為應用層提供穩定安全的基礎支撐；

應用層：具化系統功能，作為系統與用戶的交互界面，滿足用戶在光儲直柔運維場景下的業務需求。

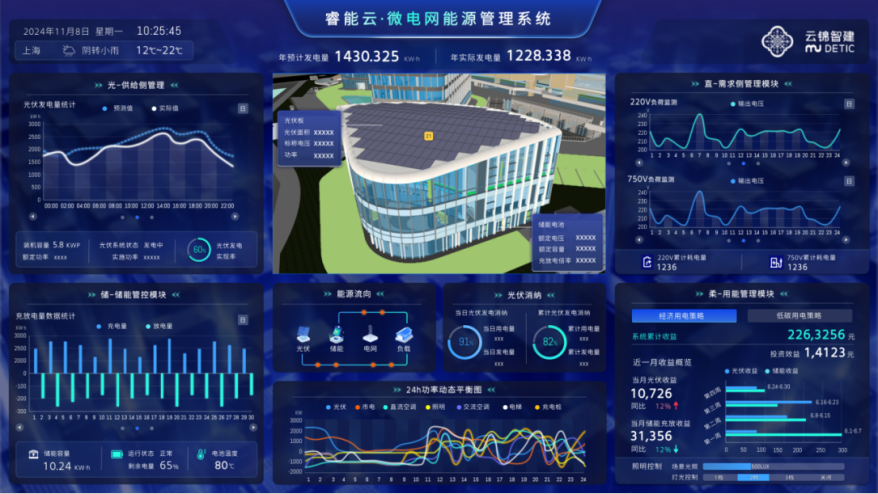

微電網能源管理系統

微電網能源管理系統聚焦于能源供給側與能源應用側業務，通過雙端兩側數據的模擬、采集、監測、修正等數據處理能力，為能源的供給與應用提供優化建議與調度指導。

通過供給側與應用側的雙向監測與調控，對光伏、儲能、負載設備進行有效配置和管理，提高對能源的調度分配與使用效率。

碳排放管理系統用于監管光儲直柔系統中能源與碳排放情況的綜合性功能，該功能以能耗模擬、能耗分析、碳排放監管為主要方向，幫助用戶實現對能源使用的精細化監管，實現對碳排放的有效控制。

小結

未來，云錦智建將以“AI+好房子”為方向，依托貝殼樓為展示平臺，聚焦新材料研發、科技成果轉化及生態鏈整合，持續優化用戶體驗，推動市場化轉型，助力“好房子”與零碳建筑協同發展，為行業綠色轉型提供可復制、可推廣的方案。

素材來源：構力科技、中國網、上海大周等
