7資源節約

7.1控制項

7.1.2應釆取措施降低部分負荷、部分空間使用下的供暖、空調系統能耗，并應符合下列要求：

1 應區分房間的朝向細分供暖、空調區域，并應對系統進行分區控制；

2 空調系統的電冷源綜合制冷性能系數應符合現行國家標準《公共建筑節能設計標準》GB50189的規定。

【條文說明擴展】

第1款，供暖及空調系統按照使用時間、不同溫濕度要求、房間朝向等進行分區設計，則認為滿足本款要求。

第2款，需定量考察2個指標是否滿足國家標準《公共建筑節能設計標準》GB 50189-2015 規定:

4.2.11電機驅動的蒸氣壓縮循環冷水(熱泵)機組的綜合部分負荷性能系數(IPLV) 應符合下列規定：

1 綜合部分負荷性能系數(IPLV)計算方法應符合本標準第4.2.13條的規定；

2 水冷定頻機組的綜合部分負荷性能系數(IPLV)不應低于表4.2.11的數值；

3 水冷變頻離心式冷水機組的綜合部分負荷性能系數(IPLV)不應低于表 4.2.11中水冷離心式冷水機組限值的1.30倍；

4 水冷變頻螺桿式冷水機組的綜合部分負荷性能系數(IPLV)不應低于表 4.2.11中水冷螺桿式冷水機組限值的1.15倍。

4.2.17采用多聯式空調(熱泵)機組時，其在名義制冷工況和規定條件下，其的制冷綜合性能系數IPLV (C)不應低于表4.2.17的數值。

4.2.12空調系統的電冷源綜合制冷性能系數(SCOP)不應低于表4.2.12的數值。 對多臺冷水機組、冷卻水泵和冷卻塔組成的冷水系統，應將實際參與運行的所有 設備的名義制冷量和耗電功率綜合統計計算，當機組類型不同時，其限值應按冷 量加權的方式確定。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價?？照{(diào)方式釆用分體式以及多聯式空調的，第1款可直接得分(但前提是其供暖系統也滿足本款要求，或沒有供暖需求)。

預評價查閱暖通專業的設計說明、設備表、風系統圖、水系統圖等設計文件， 部分負荷性能系數(IPLV)計算書、電冷源綜合制冷性能系數(SCOP)計算書，重點審查分區控制策略。

評價查閱預評價方式涉及的竣工文件，還查閱部分負荷性能系數(IPLV)計算書、電冷源綜合制冷性能系數(SCOP)計算書，重點審查分區控制策略。

【條文解讀】

該條文在14版5.2.8條基礎上發展而來

具體變化：評分項→控制項，增加更多、更全面的要求

技術要點：第1款

評判標準：

供暖及空調系統按照使用時間、不同溫濕度要求、房間朝向等進行分區設計，則認為滿足本款要求。

對沒有供暖需求的建筑，僅考慮空調分區。

對于采用分體式以及多聯式空調的，可認定為滿足空調供冷分區要求。

技術要點：第2款

評價依據：《公共建筑節能設計標準》GB 50189-2015規定。

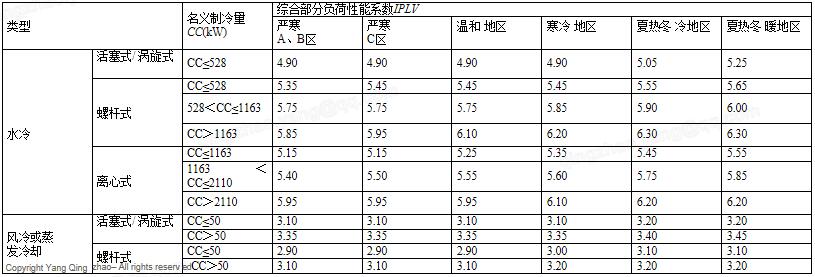

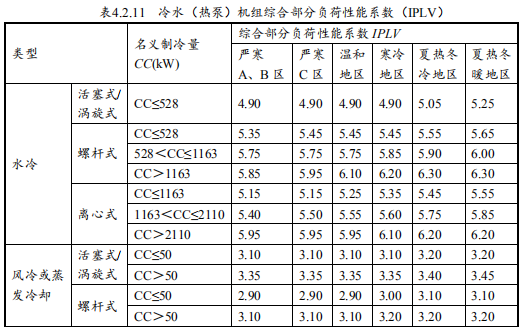

表4.2.11 冷水（熱泵）機組綜合部分負荷性能系數（IPLV）

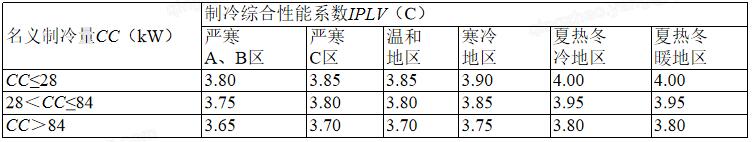

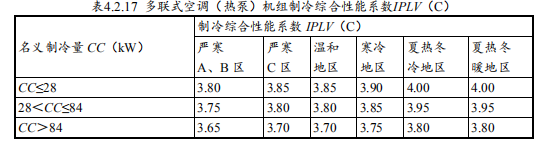

表4.2.17 多聯式空調（熱泵）機組制冷綜合性能系數IPLV（C）

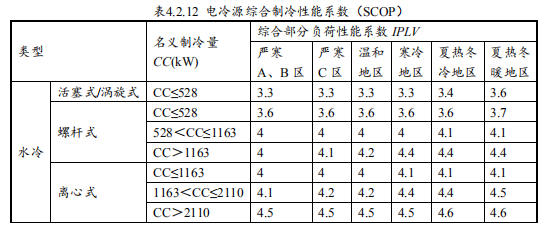

表4.2.12 電冷源綜合制冷性能系數（SCOP）

建議提交材料及技術要求：

相關技術及產品：水冷空調機組風冷空調機組空氣源熱泵空調水源/地源熱泵空調水環熱泵空調全空氣空調系統多聯機空調（VRV）分體空調

【施工圖審查】

暖通專業：

1、空調方式采用分體式以及多聯式空調的，第1款直接通過（但前提是其供暖系統也滿足本款要求，或沒有供暖需求）。

2、查閱暖通專業的設計說明、設備表、風系統圖、水系統圖等設計文件，部分負荷性能系數（IPLV）計算書、電冷源綜合制冷性能系數（SCOP）計算書，重點審查分區控制策略。

審查材料：1.暖通專業設計說明；2. 制冷系統原理圖；3.空調平面圖；4. 主要設備材料表；5.部分負荷性能系數（IPLV）計算書；6.電冷源綜合制冷性能系數（SCOP）計算書，重點審查分區控制策略。

審查要點：（如：夏熱冬暖地區）

1.通風空調設計說明、制冷系統原理圖、空調平面圖，區分房間的朝向，細分空調區域，對系統進行分區控制。

2. 主要設備材料表∶明確空調冷源的部分負荷性能系數（IPLN）和電冷源綜合制冷性能系數（SCOP）設計要求。

3.對于采用分體式以及多聯式空調的，可認定為滿足空調供冷分區要求。
