本例取材于克隆技術大學的Fachhochschule，在此表示特別感謝。

我們根據建筑設計方案搭建了數字模型。在建模過程中，我們只對圓形的通風塔進行了簡化，將其簡化為立方體。這里先介紹采光部分，有關熱分析將在后面的文章中介紹。

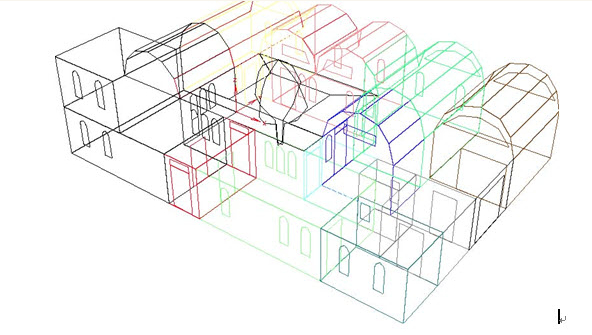

  上面就是此模型的透視圖，每個區域都以不同的顏色表示

采光分析

照明設計的目標是白天可以實現全晝光照明，而夜間則可以使用高效的節能燈具達到所需的效果。在納賽爾湖地區，日照時間非常長，從而晝光照明的效率也很高。另一方面，較高的室內晝光照明也會使冷負荷較大，并且還有可能產生大量的眩光。

傳統埃及建筑在窗戶上使用了Mashrabias。這是一種木或石制的圖案，其上散布有許多小洞。通常來說他們是一種藝術裝飾品。他們能將光和外部的視線遮擋，因此可以減少眩光并增強私密性。

在原形房屋中我們使用了三種不同的窗戶

外墻上設置透光度為45%>Mashrabias

在開口上設置透光度為25%的Mashrabias

庭院一側設置透光度為90%的單玻窗。庭院窗的透光度可以比較高，這是因為全天內他們基本都被遮蔽。

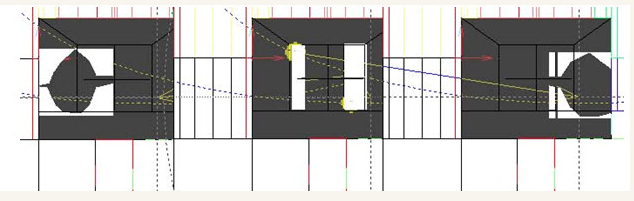

我們使用ecotect的照明模擬工具分析確定Mashrabias和窗戶的數量，大小以及布置方式。這些分析計算都是以CIE全陰天模型為基礎的。此軟件不具備晴天模擬的功能。不過全陰天的計算分析就已經夠用了。模型中墻體和天花板的反射系數為80%，地板的反射系數為40%。計算工作面位于地板以上80厘米處。

根據不同工作的要求，我們盡可能獲得300-500Lux的均勻照度。不過由于窗戶非常狹窄，并且室外照度也比較高，所以要獲得均勻的照度有些困難。

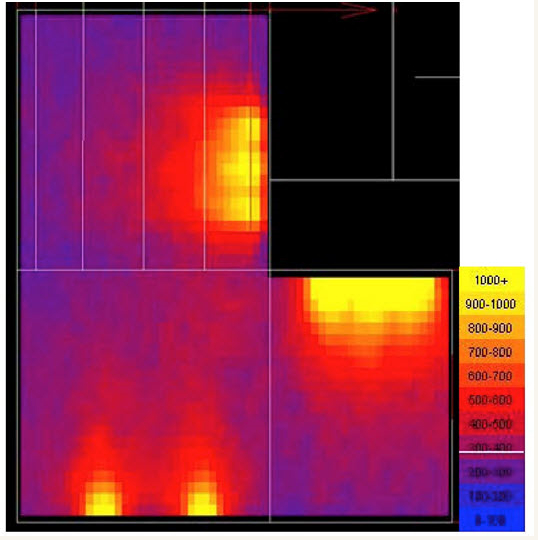

模擬結果的圖例取值范圍為0-1000Lux。

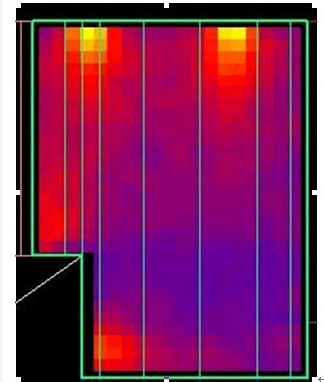

起居室：

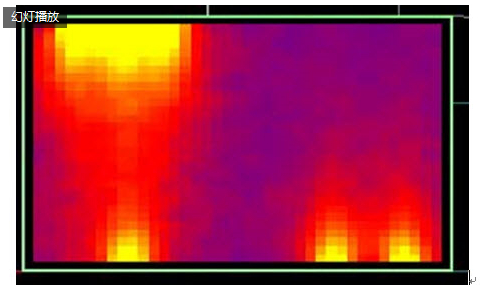

廚房

兒童房2

這些例子證明，晝光照明是令人滿意的，最低和最高照度之間的比例為1:3，這意味著眼睛可以輕易根據不同的照度調整。
