5.1.7圍護結構熱工性能符合規范
時間：2024-12-28 14:08:54 作者：GBWindows 來源：行業網站 閱讀：1324內容摘要：5.1.7 圍護結構熱工性能符合規范要求5.1.7 控制項（2024）5.1.7 圍護結構熱工性能應符合下列規定：1 在室內設計溫度、濕度條件下，建筑非透光圍護結構內 表面不得結露；2 供暖建筑的屋面、外墻內部不應產生冷凝；3 屋頂和外墻應進行隔熱性能計算，透光圍護結構太陽得熱系......
5.1.7 圍護結構熱工性能符合規范要求
5.1.7 控制項
（2024）5.1.7 圍護結構熱工性能應符合下列規定：
1 在室內設計溫度、濕度條件下，建筑非透光圍護結構內 表面不得結露；
2 供暖建筑的屋面、外墻內部不應產生冷凝；
3 屋頂和外墻應進行隔熱性能計算，透光圍護結構太陽得 熱系數與夏季建筑遮陽系數的乘積還應滿足現行國家標準《民用 建筑熱工設計規范》GB 50176的要求。
（2019）5.1.7 圍護結構熱工性能應符合下列規定：
1 在室內設計溫、濕度條件下，建筑非透光圍護結構內表面不得結露；
2 供暖建筑的屋面、外墻內部不應產生冷凝；
3 屋頂和外墻隔熱性能應滿足現行國家標準《民用建筑熱工設計規范》GB 50176 的要求。
【條文說明擴展】
5.1.7 本條適用各類民用建筑的預評價、評價。
本條在本標準2019年發布版第5.1.7條基礎上發展而來。
民用建筑的熱工設計與地區氣候相適應，保證室內基本的熱 環境要求。建筑熱工設計主要包括建筑物及其圍護結構的保溫、 防熱和防潮設計。
第1款，房間內表面長期或經常結露會引起霉變，污染室內 的空氣，應加以控制。在南方的梅雨季節，空氣的濕度接近飽和，要徹底避免發生結露現象非常困難，不屬于本條控制范疇。 另外，短時間的結露并不至于引起霉變，所以本條控制“在室內 設計溫、濕度”這一前提條件下不結露。
本條“室內設計溫度”對于供暖房間應取18℃,非供暖房 間應取12℃;“室內設計濕度”應根據建筑所在地的實際情況取 30%～60%。在設計時應對建筑非透光圍護結構及其結構性熱橋 部位進行結露驗算，消除結露風險。
第2款，建筑圍護結構在使用過程中，當圍護結構兩側出現 溫度與濕度差時，會造成圍護結構內部溫濕度的重新分布。若圍 護結構內部某處溫度低于了空氣露點溫度，圍護結構內部空氣中 的水分或滲入圍護結構內部的空氣中的水分將發生冷凝。因此， 應防止水蒸氣滲透進入圍護結構內部，并控制圍護結構內部不產 生冷凝。
第 3 款 ，夏熱冬暖、夏熱冬冷地區及寒冷B區的建筑進行 防熱設計，對建筑室內熱舒適和降低空調能耗十分重要。在以上 氣候區，外墻和屋面應根據國家標準《民用建筑熱工設計規范》 GB 50176-2016附錄C第C.3節的規定進行隔熱計算，并應滿 足現行強制性工程建設規范《建筑環境通用規范》GB 55016的 相關要求。同時，夏季室內外溫差與冬季相比要小，透光圍護結 構夏季隔熱主要是控制太陽輻射進入室內。因此本款還要求需要 考慮夏季隔熱的各氣候區透光圍護結構隔熱性能要滿足現行國家 標準《民用建筑熱工設計規范》GB 50176的要求。其中，透光 圍護結構太陽得熱系數的計算應采用夏季計算條件，建筑遮陽系 數應采用夏季時段的結果。
本條的評價方法為：預評價查閱相關設計文件、建筑圍護結 構防結露驗算報告、隔熱性能驗算報告、內部冷凝驗算報告；評 價查閱相關竣工圖，檢查建筑構造與計算報告一致性。
2019版
第1款主要是控制冬季內表面結露。對建筑非透光圍護結構進行結露驗算， 應符合國家標準《民用建筑熱工設計規范》GB 50176-2016 規定：
7.2.1 冬季室外計算溫度低于0.9°C時，應對圍護結構進行內表面結露驗算。
7.2.2 圍護結構平壁部分的內表面溫度應按本規范第3.4.16條計算。熱橋部分的內表面溫度應采用符合本規范附錄第C.2.4條規定的軟件計算，或通過其他符合本規范附錄第C.2.5條規定的二維或三維穩態傳熱軟件計算得到。
7.2.3 當圍護結構內表面溫度低于空氣露點溫度時，應采取保溫措施，并應重新復核圍護結構內表面溫度。
第2款主要是控制供暖期間建筑屋面、外墻內部冷凝。對供暖建筑的屋面、 外墻內部進行冷凝驗算，應符合國家標準《民用建筑熱工設計規范》GB50176-2016 規定:

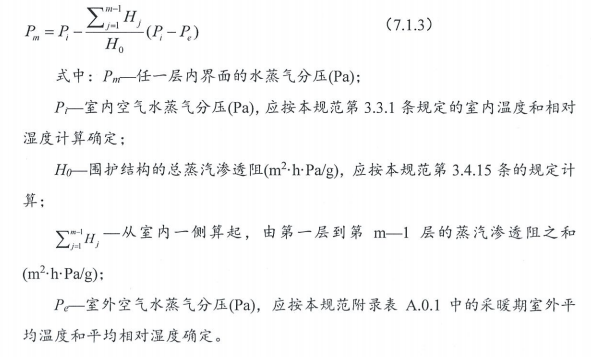

7.1.3 圍護結構內任一層內界面的水蒸氣分壓分布曲線不應與該界面飽和水蒸氣分壓曲線相交。圍護結構內任一層內界面飽和水蒸氣分壓Ps,應按本規范表 B.8的規定確定。任一層內界面的水蒸氣分壓Pm應按下式計算：

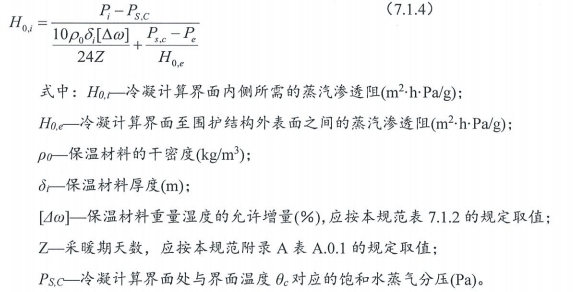

7.1.4 當圍護結構內部可能發生冷凝吋，冷凝計算界面內側所需的蒸汽滲透阻應按下式計算：

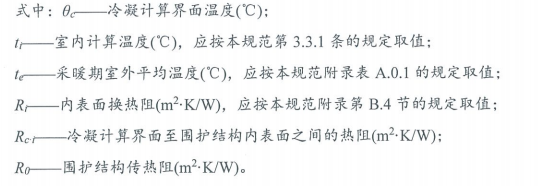

7.1.5 圍護結構冷凝計算界面溫度應按下式計算：

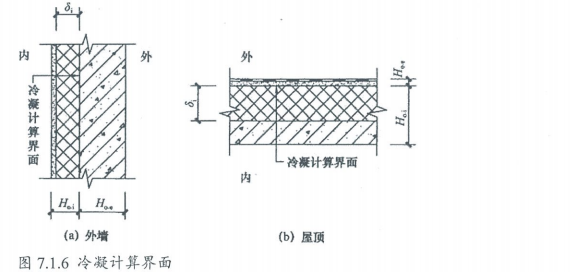

7.1.6 圍護結構冷凝計算界面的位置，應取保溫層與外側密實材料層的交界處(圖 7.1.6)。
7.1.7 對于不設通風口的坡屋面，其頂棚部分的蒸汽滲透阻應符合下式要求：
第3款主要是要求夏季屋頂和外墻隔熱性能。外墻、屋頂在給定兩側空氣溫度及變化規律的情況下，內表面最高溫度應符合《民用建筑熱工設計規范》 GB5017-2016 規定：

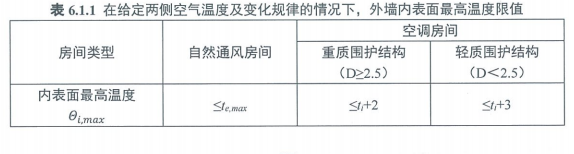

6.1.1 在給定兩側空氣溫度及變化規律的情況下，外墻內表面最高溫度應符合表6.1.1的規定。

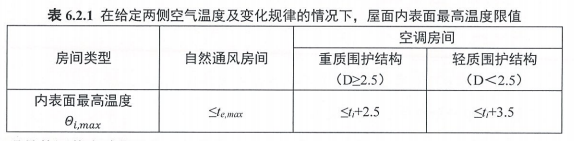

6.2.1 在給定兩側空氣溫度及變化規律的情況下，屋面內表面最高溫度應符合表6.2.1的規定。
【具體評價方式】
本條適用于各類民用建筑的預評價、評價。溫和地區和夏熱冬暖地區項目， 或項目沒有釆暖需求，本條第1、2款不參評。目前，寒冷地區多釆用外墻外保溫系統，夏熱冬冷地區多采用外墻外保溫或外墻內外復合保溫系統，如完全按照地方明確的節能構造圖集進行設計，本條第3款直接得分。
預評價查閱建筑施工圖設計說明、節點大樣圖、節能計算書等設計文件、建筑圍護結構結露驗算計算書、建筑圍護結構內部冷凝驗算計算書、建筑圍護結構隔熱性能計算書。
評價查閱預評價方式涉及的竣工文件，建筑圍護結構結露驗算計算書、建筑圍護結構內部冷凝驗算計算書、建筑圍護結構隔熱性能計算書，重點審核建筑構造與計算報告的一致性。
【條文解讀】
該條文在14版8.1.5、8.1.6條基礎上發展而來。
新增以下內容：不產生冷凝
技術要點：第1款

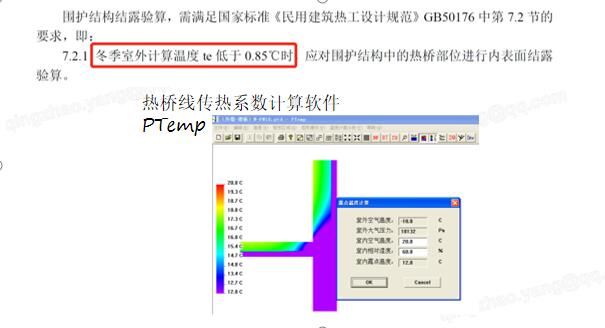

結露驗算方法：
邊界條件：
1）外表面：第三類邊界條件，室外計算溫度，對流換熱系數23.0 W/(m2·K)；
2）內表面：第三類邊界條件，室內計算溫度18℃，對流換熱系數8.7W/(m2·K)；
3）其它邊界：第二類邊界條件，熱流密度0W/m2；
4）室內空氣相對濕度：60%
技術要點：第2款

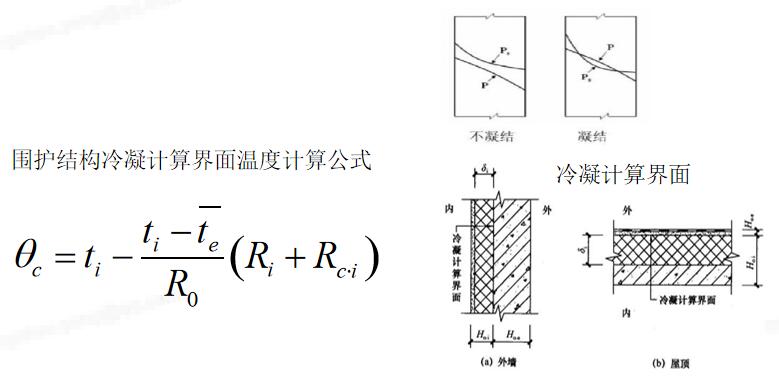

冷凝驗算方法
1、根據室內外空氣的溫濕度確定水蒸汽分壓力，然后計算圍護結構各層的水蒸汽分壓力，作出P分布線。
2、根據室內外空氣溫度確定各層的溫度， 并作出相應的飽和水蒸汽分壓力的分布線3、根據兩分布線相交與否判定圍護結構內部是否會出現冷凝現象、相交則內部有冷凝。
技術要點：第3款

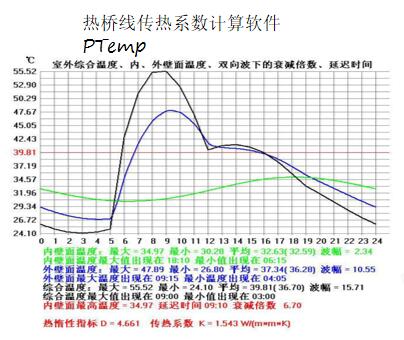

隔熱性能計算
評價依據：《民用建筑熱工設計規范》GB50176-2016
外墻在給定兩側空氣溫度及變化規律的情況下，內表面最高溫度應符合《民用建筑熱工設計規范》表6 . 1 . 1 的要求。
屋頂在給定兩側空氣溫度及變化規律的情況下，屋頂內表面最高溫度應符合表6.2.1要求。
透光圍護結構的太陽得熱系數與建筑遮陽的遮陽系數的乘積應小于表6.3.1的規定的限值。
條文評價：
情況說明：溫和地區和夏熱冬暖地區項目，或項目沒有采暖需求，本 條第1、2款不參評。寒冷地區多采用外墻外保溫系統，夏熱冬冷地區 多采用外墻外保溫或外墻內外復合保溫系統，如完全按照地方明確的節能構造圖集進行設計，本條第3款直接得分。
建議提交材料及技術要求：
專業分類
材料名稱
技術要求
評價階段
建筑類型
建筑
設計
建筑施工圖設計說
明
應體現圍護結構做法
預評價/評價
居建/公建
節點大樣圖
應體現圍護結構做法
預評價/評價
居建/公建
節能計算書
應體現圍護結構做法及性能指標
預評價/評價
居建/公建
其他
材料
建筑圍護結構結露驗算計算書
應包括詳細計算圍護結構各構件的內表面溫度及露點溫度，并給出是否結露的明確 結論
預評價/評價
居建/公建
建筑圍護結構內部冷凝驗算計算書
應參考《民用建筑熱工設計規范》GB50176 對供暖建筑的屋面和外墻內部進行詳細冷凝驗算
預評價/評價
居建/公建
建筑圍護結構隔熱性能計算書
應參考《民用建筑熱工設計規范》GB 50176 對夏季屋頂和外墻進行隔熱性能計算
預評價/評價
居建/公建
相關技術及環境：GJXL-A 級防火保溫板 卡利保溫裝飾復合板 HVIP氣凝膠真空絕熱板
【相關標準】
5.1.7條 圍護結構結露、冷凝、隔熱指標要求
GB 50176-2016《民用建筑熱工設計規范》.pdf 10854 KB 【施工圖審查】
建筑專業：本條主要審查設計說明、節點大樣圖、節能計算、結露驗算、冷凝驗算、隔熱性能計算，并應滿足現行國家標準的要求。
審查材料：
1.建筑節能設計說明專篇；2. 建筑材料做法表；3.節點大樣圖；4. 建筑節能設計計算報告書（隔熱檢查計算書）
審查要點：
1. 建筑節能設計說明專篇、建筑材料做法表∶明確屋頂和外墻的隔熱材料及構造做法，并滿足建筑節能設計標準。
2.建筑節能設計計算報告∶查看屋頂和外墻的隔熱計算結果滿足規范規定，視為達標。
3. 本條第1、2款，夏熱冬暖南區設計不要求。
