3個不同建筑氣候區的超低能耗項目

時間：2024-08-26 11:44:57 作者：GBWindows 來源：行業網站閱讀：1001

內容摘要：近日，無錫錫滬路A地塊EPC項目（A）棟取得超低能耗建筑設計標識。項目位于無錫市梁溪區，總建筑面積約7.1萬㎡，主體建筑由2棟高層寫字樓、8棟多層裙房組成。結合夏熱冬冷地區的地域氣候特征，項目運用多項超低能耗技術措施，主要包括屋頂保溫隔熱技術、高性能的透明圍護結構與遮陽、太陽能光......

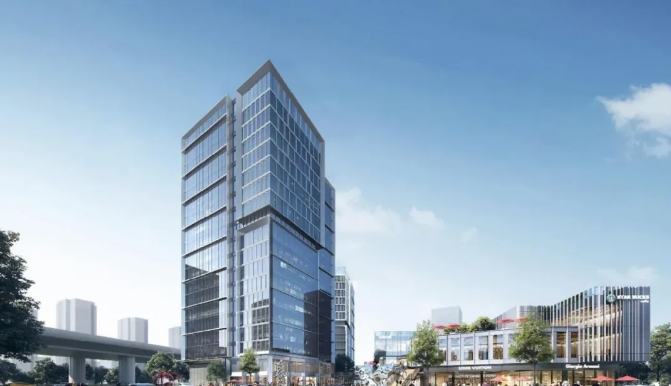

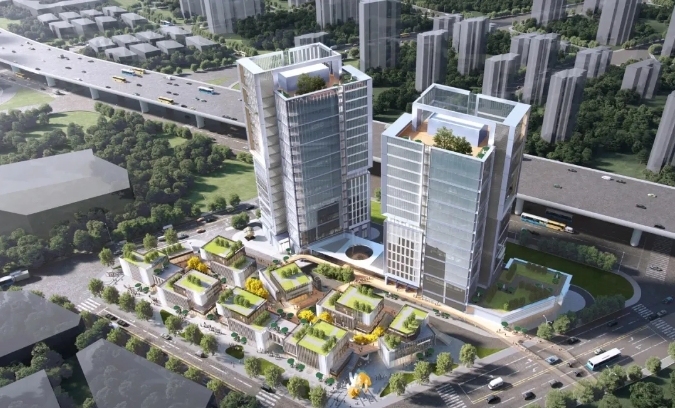

近日，無錫錫滬路A地塊EPC項目（A）棟取得超低能耗建筑設計標識。項目位于無錫市梁溪區，總建筑面積約7.1萬㎡，主體建筑由2棟高層寫字樓、8棟多層裙房組成。

結合夏熱冬冷地區的地域氣候特征，項目運用多項超低能耗技術措施，主要包括屋頂保溫隔熱技術、高性能的透明圍護結構與遮陽、太陽能光伏技術、高效空調系統等，著力打造江蘇省首個高層鋼結構超低能耗綠色辦公建筑，打造無錫市標桿級科創園區。

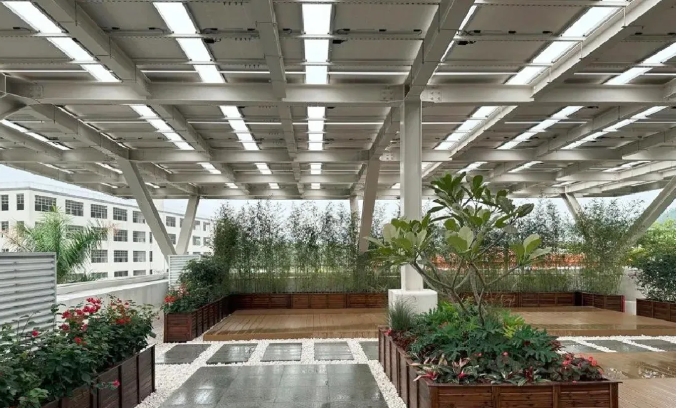

單晶硅太陽能光伏板

項目在A、B棟屋面設置單晶硅太陽能光伏板，采用架空安裝的形式，既能保障安裝面積，又能為下部設備提供遮蔽保護。架空支架可使用面積1230㎡，實際安裝面積900㎡，年發電量不少于23萬kW·h。

3個不同建筑氣候區的超低能耗項目

多聯機空調系統

項目采用多聯機空調系統（能效等級指標APF≥4.5），以滿足建筑夏季制冷、冬季供熱的要求。室外主機可根據室內負荷變化的要求，采用變頻方式大幅調節主機出力，實現對每個區域空調的精確控制，進而實現根據使用要求最大限度地調節冷熱量，達到節約能源的目的。

圍護系統保溫隔熱

屋面保溫隔熱材料采用95mm厚擠塑聚苯板，設計傳熱系數不超過0.35W/（㎡·K）；外墻保溫采用65mm厚勻質復合保溫板，設計傳熱系數不超過0.5W/（㎡·K），可有效降低太陽輻射得熱，減少室內空調制冷能耗。

電氣設計

項目采用節能型光源燈具，其功率因數均大于0.9，大面積照明場所燈具效率不低于70%。主要場所照明功率密度值均低于規范要求上限，降低照明能耗。同時，走道、樓梯間等場所的照明系統采用分區控制，并根據場所活動特點采用智能、定時、感應等節能控制措施。采光區域的照明控制獨立于其他區域的照明控制。

徐州沛縣文景學校

來源 | 綠色城鄉建設

沛縣文景學校位于徐州沛縣漢新沛路南側，用地面積5.07萬m2，總建筑面積5.51萬m2，項目整體達到超低能耗建筑標準。

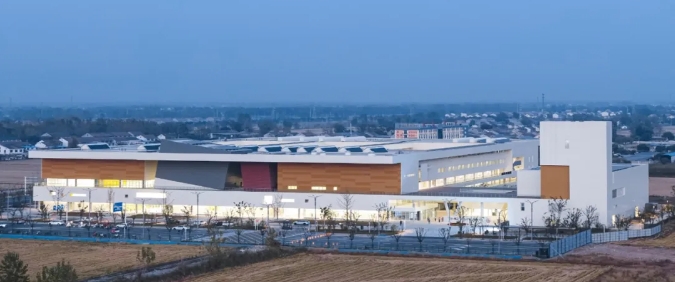

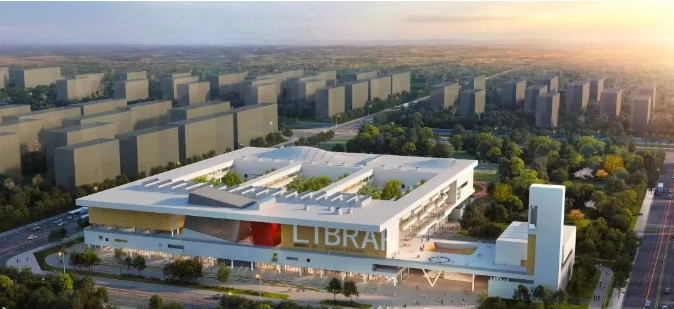

學校鳥瞰圖

3個不同建筑氣候區的超低能耗項目

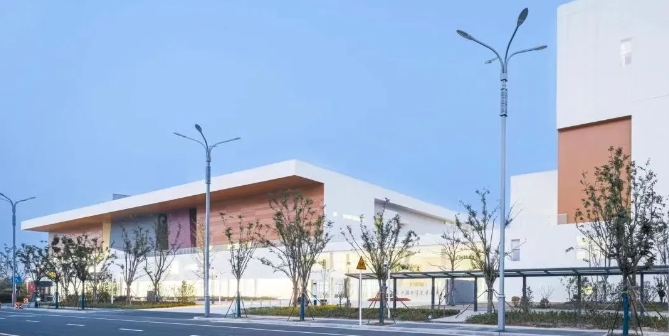

方案效果圖

綜合運用被動式技術、主動式技術、可再生能源替代、生態碳匯、BIM應用等技術滿足項目低碳目標要求，同時融合健康、智慧等集成技術，體現全生命周期低碳排放目標的現代化示范性學校。將生態可持續理念融入校園環境，建立了雨水收集、魚菜共生等場所，讓師生們可以在真實的場景中感受綠色生活，強化綠色生態觀念。

豐富場所空間營造開放式共享氛圍

學校主入口設計創新性地采用了無圍墻布局，以此建立了建筑與城市友好的交互界面?；谛@綜合體的概念，將運動、教學、綜合、報告廳等多項功能整合在一個大建筑中，不僅降低了建筑綜合體形系數，減少了能源消耗，也避免了學生在室內外來回穿梭的不便。

主入口開放式共享界面圖

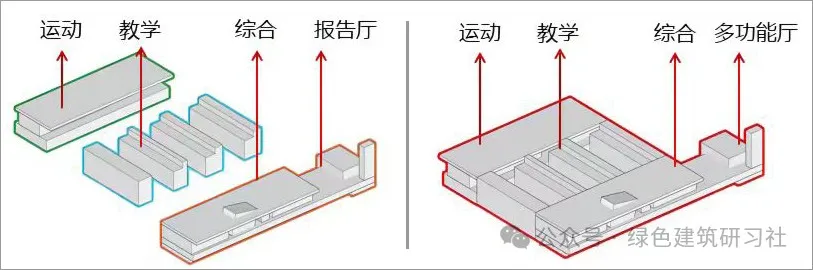

（左）多個小建筑（綜合體形系數0.24）

（右）單個大建筑（綜合體形系數0.13）

通過師生街、開敞廊道空間、“圖書架”活動空間、屋頂花園等多類型“非功能空間”營造，為課間10分鐘的“自由時間”提供多樣態活動的“自由空間”，平時學生們可以在這些開放的空間里互動交流，參加閱讀、勞動、演講等多種多樣的課外活動。

“被動式”與“主動式”相結合降低能耗

項目整體按綠色建筑二星級、多功能廳按綠色建筑三星級標準設計建造。通過提升圍護結構熱工性能，使得屋面?zhèn)鳠嵯禂?shù)0.28W/（m2·K）、外墻傳熱系數0.29W/（m2·K）、外窗傳熱系數1.5W/（m2·K），整體達到超低能耗建筑標準。

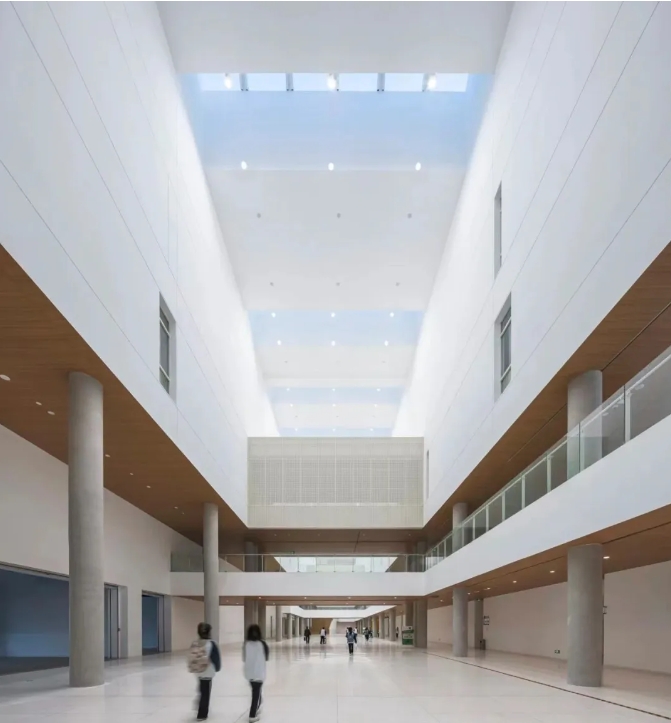

室內天窗采光

在非功能空間區域采用帶狀天窗將自然光線引入室內，營造出光線明亮、充滿活力的校園活動空間；東側綜合運動區處設置2處引風廊道，夏季、過渡季將室外自然風引入校園，并通過大懸挑檐遮陽降低夏季熱輻射，保證學校走廊以及外部活動空間的舒適度。

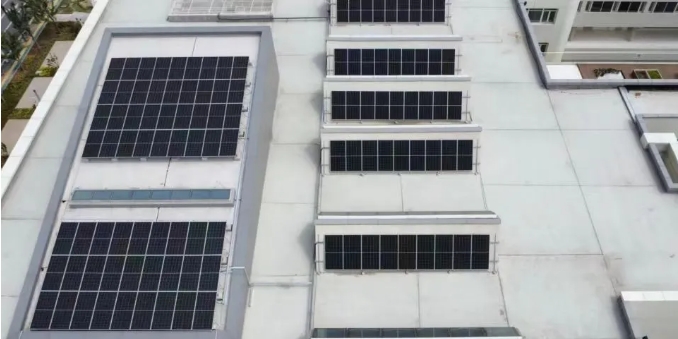

教學樓和多功能廳屋頂光伏

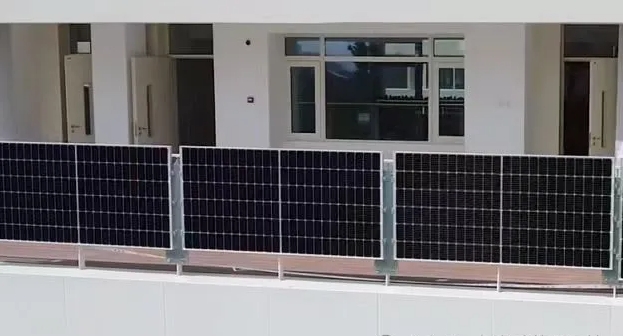

教學樓光伏欄桿

風雨操場、多功能廳、西側教學區中庭空間采用模塊化天窗和光伏相結合的形式，教學樓安裝光伏欄桿，多功能廳屋面滿鋪光伏板，光伏總裝機容量240kW，預計年均發電約31萬kWh，每年可減少建筑14.3%碳排放。

低碳建造減少全生命周期碳排放

屋面采用ECC（纖維增強水泥基復合材料）具有高延性和微裂縫寬度控制特性，可大幅度提升結構的防水、防裂及保溫性能，提升結構的耐久性，在全生命周期內，ECC可減少碳排放91.2kg/m2；教室開敞走廊獨立柱采用清水混凝土，比常規柱子減少了3種裝飾面層，可實現材料減碳107.36t；屋頂花園種植槽采用3D打印混凝土技術，不僅提升約20%的人工效率，還可以用固廢材料替代水泥，減少材料用量。

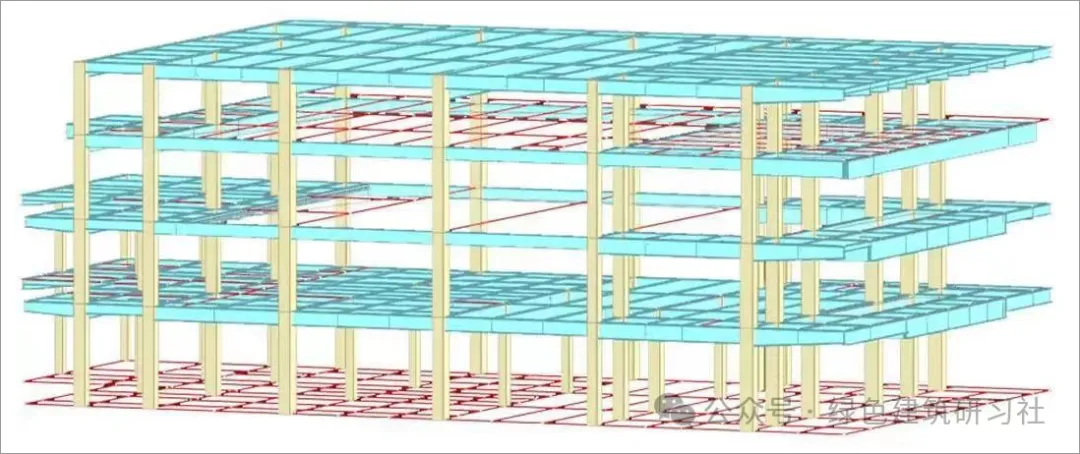

鋼結構體系應用圖

智慧技術提升建設運營水平

創新性地將智能建造與建設施工深度融合，通過“智慧工地”建設、建筑信息模型（BIM）應用、綠色低碳建造等多種舉措，有效提高作業質量，加快工程進度，降低施工成本，推動智能體系深度賦能建造工程。

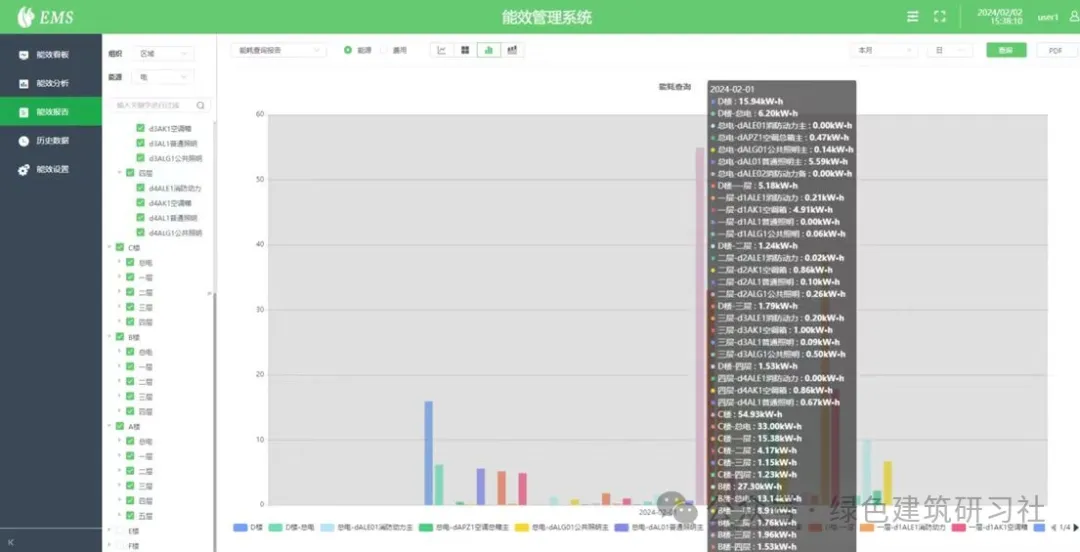

能耗管理平臺

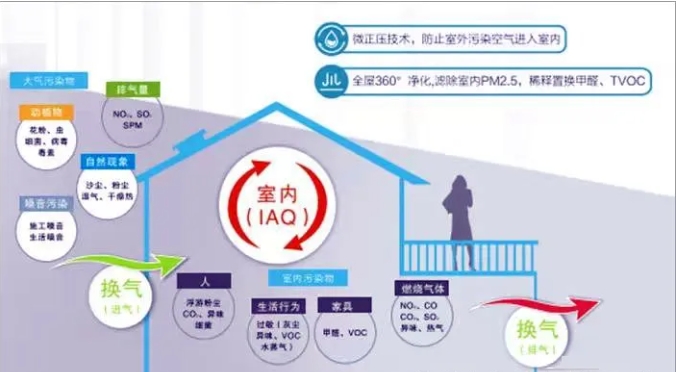

通過智能電表和各類傳感器收集實時用電、用水、光伏發電數據，基于能耗分析，調整能源管理和減排策略。同時室內傳感器也可實時感知CO、CO2、TVOC等室內環境參數，并根據實際情況進行室內空氣品質的調節。

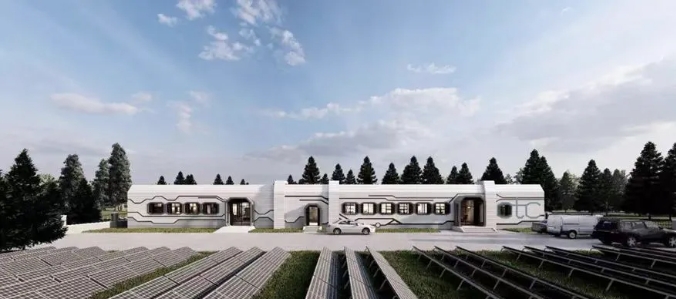

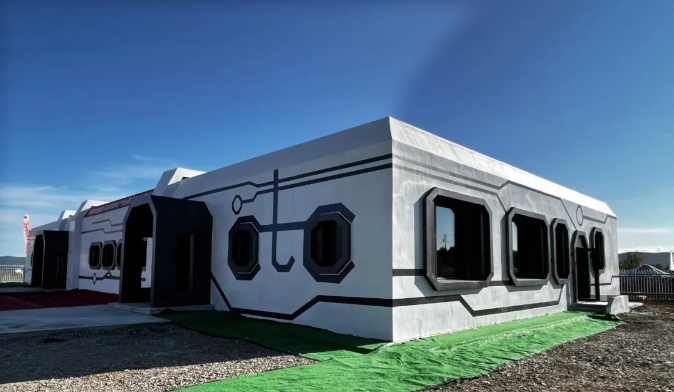

CTC國檢集團漠河實證基地項目

來源 | 臥牛山節能

項目位于黑龍江省大興安嶺地區漠河市中部西林吉鎮（東經126°2′15″北緯53°20′19″）。西林吉鎮屬寒溫帶季風氣候，冬季漫長而嚴寒，晝短夜長；夏季短暫濕熱，晝長夜短。多年平均氣溫-5℃，1月平均氣溫-28.5℃，極端最低氣溫-53℃；7月平均氣溫18.6℃，極端最高氣溫30℃。生長期年平均120天，無霜期年平均86天。年平均日照時數2417.2小時。年平均降水量488.2毫米，降雨多集中在7-8月份，5-6月份為旱季。

該項目是中國最北端的被動式超低能耗建筑。由于冬季極寒的氣候特點，對建筑的外墻保溫、屋面防水、門窗體系、斷熱橋、氣密性材料和施工均提出了較高的要求。

高性能非透明外圍護結構

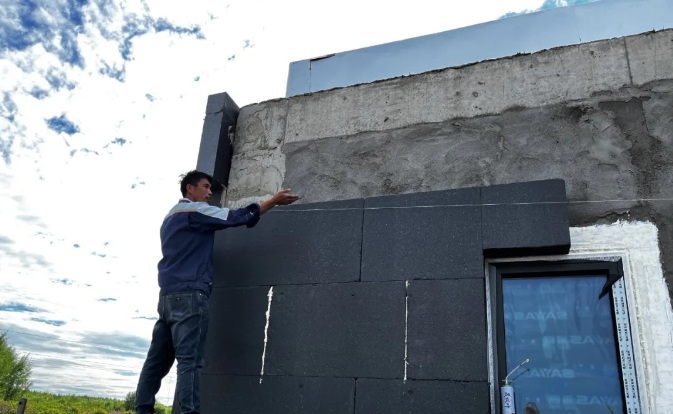

本項目主要以低導熱系數的石墨改性模塑聚苯板作為高性能保溫層。項目所用保溫材料全部為臥牛山建筑節能有限公司自有產品，獲得由北京康居認證中心頒發的康居產品認證證書。

項目保溫配置如下：

外墻：350mm厚石墨改性模塑聚苯板；
地面：120mm厚擠塑聚苯板；
屋面：250mm厚擠塑聚苯板+TPO防水系統。

高效外門窗系統

項目窗戶均采用森鷹酷8度空調窗-x139（PHI-A級認證），玻璃保溫性能10級，氣密性9級，抗風壓性8級，水密性6級，傳熱系數Uw≤0.80W/(m2·k)；超大斷熱復合材料窗框，抗彎抗腐蝕抗高溫；多層夾膠中空玻璃，框體空腔充填吸音材料，拒絕噪音。

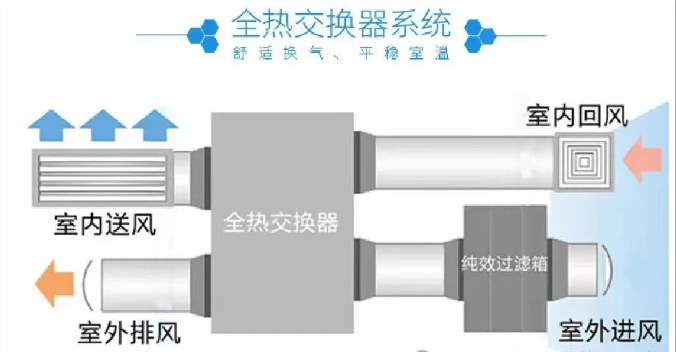

高效熱回收通風系統

本項目采用中潔高效熱回收新風系統和高效率空氣凈化裝置：采用電加熱、新風熱回收以及混風熱交換三級預熱系統，保證進入室內的空氣溫度高于露點溫度，避免結露。使用消音器和隔聲材料包裹等措施降低設備及管道噪音。

本項目建筑綜合節能率56.19%；建筑本體節能率56.19%；滿足《近零能耗建筑技術標準》中超低能耗建筑的要求。

本項目在墻體內外、門窗側口內外及新風機組系統埋設了多個溫濕度傳感器，通過監測墻體、保溫、防水、門窗以及新風設備等關鍵技術的參數，研究超低能耗建筑技術在極寒地區應用的可靠性和耐久性，為后續極寒地區被動式集成技術設計提供理論依據和參考。
