綠建科普 │ 綠色建筑“經典”要素與技術解析匯總

時間：2022-12-14 09:59:45 作者：GBWindows 來源：行業網站閱讀：2241

內容摘要：綠色建筑即在建筑的全壽命周期內最大節約資源，保護環境與減少污染，給人們提供健康、適用與使用空間和自然和諧的建筑。從綠色建筑的定義上來看看綠色建筑的基本要素，總結下來就是五個字：四節一環保，5個關鍵詞：節能、節水、節地、節材、保護環境。其中，節約能源，即充分利用太陽能，采用節能的結構及采暖與空調，減少采暖與空調的使用?？?..

綠色建筑即在建筑的全壽命周期內最大節約資源，保護環境與減少污染，給人們提供健康、適用與使用空間和自然和諧的建筑。

從綠色建筑的定義上來看看綠色建筑的基本要素，總結下來就是五個字：四節一環保，5個關鍵詞：節能、節水、節地、節材、保護環境。其中，節約能源，即充分利用太陽能，采用節能的結構及采暖與空調，減少采暖與空調的使用?？梢园凑兆匀煌L(fēng)的原理來設置風冷系統，能夠有效地利用夏季的主導風向。節約資源，即在建筑設計、建造與建筑材料的選擇中，需考慮資源的合理使用與處置。

綠色建筑“經典”要素包括但不僅限于這七方面技術：

1.建筑圍護結構節能優化；

2.建筑物理環境模擬優化；

3.高效空調機組和高效光源；

4.雨水收集系統；

5.節水器具和噴淋系統；

6.地表水地源熱泵系統；

7.結構優化設計技術。

構傳熱系數、保溫層厚度門窗性能、遮陽度等。

（1）墻體節能：墻體節能的主要技術是保溫隔熱，根據保溫隔熱的構造形式，一般可分為外墻外保溫、外墻自保溫、外墻內保溫和夾芯保溫外墻4種形式。

Tips1：外墻外保溫是指保溫材料置于墻體的外側，外墻內保溫是將保溫材料置于墻體的內側，外墻自保溫主要是以具有保溫效果材料作為填充墻，夾芯保溫外墻是在墻體中間填充保溫材料構成復合墻體。目前用于外墻外保溫的材料主要是膨脹聚苯乙烯（EPS）板、擠塑聚苯乙烯（XPS）板。外墻內保溫材料應用較多的是貼掛聚苯板、內刷保溫砂漿（如聚苯顆粒砂漿）。外墻自保溫常用材料一類是輕質混凝土，如輕集料混凝土、大孔混凝土或多孔混凝土；另一類是保溫砌塊，如陶?；炷量招钠鰤K、蒸壓加氣混凝土砌塊、硅藻土燒結多孔磚。這幾種保溫方式各有不足，例如外墻外保溫存在保溫層剝離的安全隱患，外墻內保溫存在熱橋現象，外墻內保溫隔熱效果較差，夾芯保溫外墻冷熱橋現象嚴重。嶺南地區大部分屬于夏熱冬暖地區，對保溫的要求不如夏熱冬冷地區、寒冷地區高，所以多采用外墻自保溫措施。但高層建筑有不少使用剪力墻結構，這種情況下為了達到保溫效果可采用復合墻體，在承重墻內做保溫層，施工容易，造價較低。

（2）屋面節能：屋面能耗占圍護結構能耗的5%～10%，屋面節能是不可忽視的。屋面節能主要是通過構造與材料選擇、造型設計來實現的。

Tips2：相比墻體節能技術，屋面節能需考慮溫度驟變引起的防水問題。屋面保溫材料主要采用聚苯板、珍珠巖、巖棉等。除了這兩種常規保溫做法，還有綠化屋面、蓄水屋面、通風屋面和冷屋面等保溫形式。綠化屋面是在屋面種植植物，利用植物的蒸騰、隔離太陽輻射作用避免房間過熱。蓄水屋面通過水的蒸發散熱，減少屋面太陽輻射得熱。通風屋面是在屋面設置通風層，利用空氣層進行保溫隔熱。冷屋面是在屋面涂刷熱反射涂料提高屋面太陽光的反射率，減少屋面對太陽輻射熱的吸收率。

（3）門窗節能：在圍護結構中，大約70%的能耗是通過門窗散失的，另外30%才是通過外墻和屋面散失的，可見門窗是圍護結構節能中的薄弱環節，加強門窗節能意義重大。門窗節能的主要措施包括控制窗墻面積比、采用節能門窗、提高門窗氣密性等。Tips3：窗口遮陽以及盡量減少東、西向開窗是降低門窗太陽輻射得熱的關鍵措施。節能門窗可采用帶隔熱條的鋁合金窗框、PVC塑料窗框、玻璃鋼窗框等，窗玻璃采用Low-E中空玻璃、鍍膜中空玻璃等。

（4）建筑圍護結構節能優化方法：對于多目標約束、多因素組合的優化可通過仿真模擬軟件結合優化算法來實現。例如采用PKPM軟件建模，利用PBECA進行節能計算。優化算法主要有正交法、遺傳算法等。正交法是應用正交原理從多因素組合中篩選有代表性的因素組合進行試驗，從而找到最優因素組合結果，例如三因素三水平全面試驗要做27次，但利用正交原理只需做9次。但正交法處理連續變量存在缺陷，而且精確性稍差。遺傳算法處理多目標約束、連續變量較好，精確性也較高。

2. 建筑物理環境模擬優化

包括但不僅限于建筑節能設計、室內外風環境模擬分析、場地日照計算、室內采光模擬、場地噪音模擬、熱島模擬、建筑能耗模擬、結露及隔熱計算等。

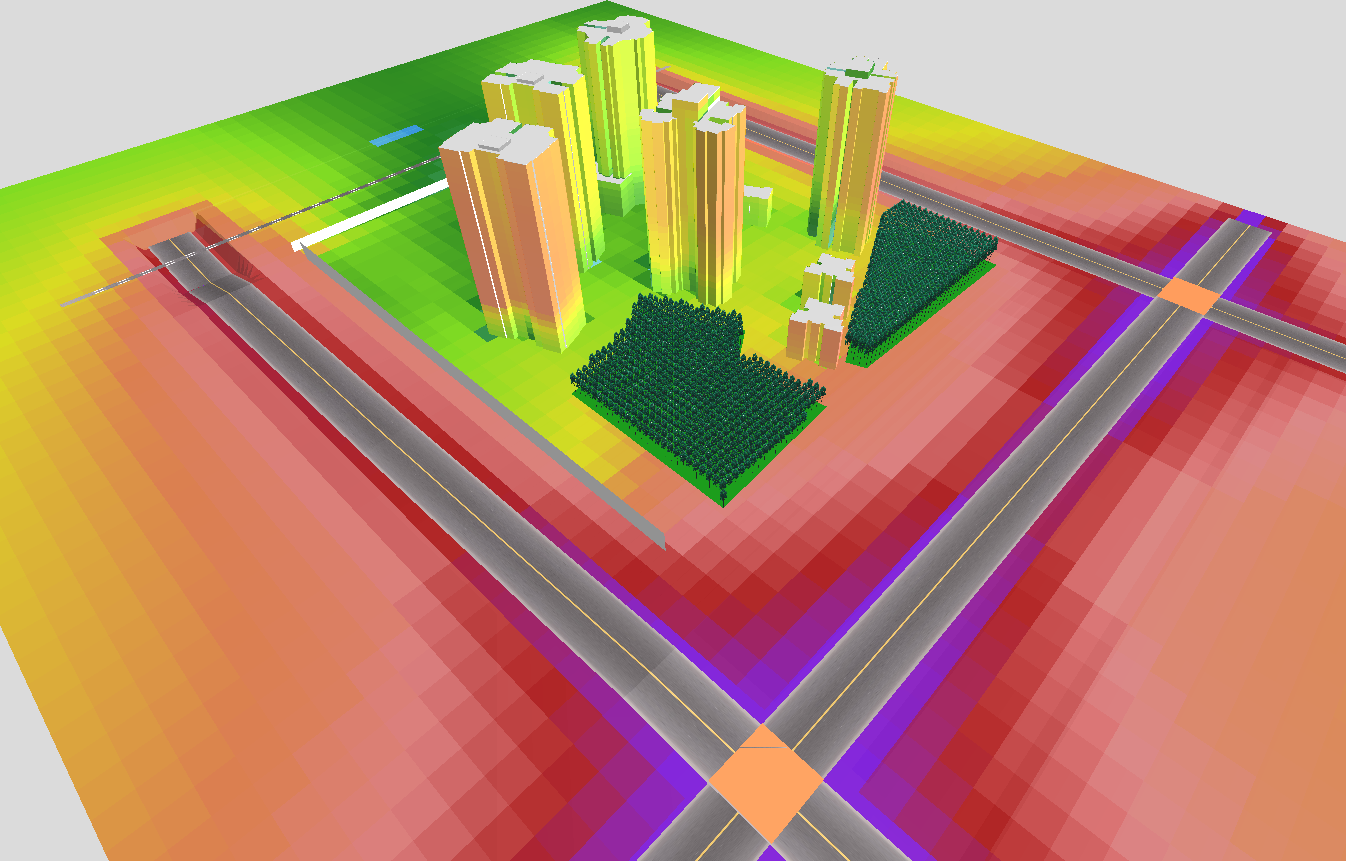

（1）場地風環境模擬：內容包括但不限于冬季、夏季、過渡季節下的場地風速云圖、風速矢量圖、風速放大系數云圖及矢量圖、場地風壓圖及建筑表面風壓圖及模擬結果針對新綠標要求的判斷結論。

（2）室內自然通風模擬：輸出各戶型的室內自然通風模擬報告，內容包括但不限于冬季、夏季、過渡季節下的室內風速云圖、風速矢量圖、空氣齡云圖、門窗風壓表及各房間的換氣次數結果。

（3）室內自然采光模擬：內容包括但不限于建筑各平面采光系數的分析彩圖、室內三維采光效果圖、室內各房間的平均采光系數及采光品質判定、達標率判定等。

（4）場地日照模擬：日照計算一般由方案設計團隊完成。內容包括但不限于日照分析圖、地形日照時長分析、地形日照陰影分析、地形日照輻射分析建筑空間日照陰影分析、建筑空間日照輻射量分析等。

（5）全年能耗模擬：內容主要包括建筑各分項能耗值及建筑整體全年能耗值、維護結構節能率、空調系統節能率等。

3.高效空調機組和高效光源

（1）高效空調機組：目前高效節能空調機組控制方法和控制裝置、空調機組主要由空調壓縮機、熱回收氟利昂—水換熱器、空氣換熱器、空調水氟利昂—水換熱器、電磁四通換向閥、節流元件、控制器、外殼鈑金件等組成，該系統可實現夏天風冷制冷，冬季空氣源熱泵采暖，夏季采用全熱回收空調制冷產生的熱量制取衛生熱水，過渡季節及冬季采用空氣源熱泵原理制取衛生熱水等。

（2）高效光源：高效燈具指效率高、壽命長、安全和性能穩定的照明電器產品。包括電光源，燈用電器附件，燈具，配線器材，調光控制裝置和光控器件。主要有緊湊型熒光燈、細管熒光燈（直徑26mm的T8和16mm的T5）、鹵鎢燈、高壓鈉燈、金屬鹵化物燈。高效燈用電器附件主要是電子鎮流器和高效電感鎮流器。高效燈具主要是反射效率高的鍍膜反射器、深拋物面熒光燈燈具、折射式燈具等?？刂破骷ㄗ钥亻_(kāi)關（聲控、超聲波、紅外線、微波控制等）、時間程序控制、遙控調光等。

4.雨水收集系統

雨水回收利用系統可集中收集屋面、道路、等處的雨水等，收集的雨水經過過濾、消毒等技術凈化后達到一定的潔凈要求，可以用于結合人工濕地景觀補水、沖洗道路，綠化用水、生活雜用水、冷卻循環等用途，充分利用雨水資源，可以大大減輕城市的需水壓力，緩解地下水的資源緊張狀況，是改善城市生態環境的重要部分，將會產生巨大的社會、環境及經濟效益。

Tips3：建筑雨水的水質不僅好于建筑污水，而且雨水是免費的。一般而言，經過處理后現場收集的雨水井的質量要比建筑用水好，其經濟性也要比建筑用水好。一方面可以有效利用建筑雨水，另一方面合理利用建筑雨水可以改善城市局部生態環境。例如，建筑雨水可用于綠地灌溉，路面濕潤噴灑，廁所蓄水和其他特定的城市公共供水項目；對于住宅小區，收集和合理使用雨水可以大大提高居住區的土壤水分含量，節約水源，調節當?shù)貧夂颍M(jìn)一步減輕雨水管理系統的負荷，并節省雨水排放系統的運營成本。建筑雨水利用是指通過人工或自然地形收集的自然水循環過程中的雨水，并加以收集、儲存和利用。根據雨水利用的不同，可分為直接利用和間接利用。直接利用是指收集雨水，直接用于城市綠化、停車場洗車、道路清潔等工程。間接利用是對雨水進行簡單的處理后，通過人工干預使雨水滲入或返回地下，起到補充地下水的作用。

中水，主要是指城市污水或生活污水經處理后達到一定的水質標準、可在一定范圍內重復使用的非飲用雜用水，其水質介于水與下水之間，是水資源有效利用的一種形式。

Tips4：中水回用是指回收污染程度較低的生活污水或雜排水，，經處理后用于沖廁、綠化灌溉、洗車、道路沖洗等非飲用水要求的生活用水。污染程度較低的生活污水是指沐浴排水、盥洗排水、洗衣排水、空調冷凝水、游泳池排水等；雜排水指建筑中除糞便污水外的各種排水。在住宅中，中水回收再利用分兩種形式：一種是小區統一收集污水，統一處理后，再統一規劃再利用；一種形式是住戶分戶自行進行中水回收和再利用。從目前的發展?fàn)顩r來看，中水回用勢必將成為建筑業的一個發展趨勢。中水回用不僅可以解決城市缺水問題，而且為水資源的長期可持續發展提供了有效的途徑

5.節水器具和噴淋系統

綠色建筑設計中供水設施宜采用節能節水型，要強調淘汰耗水型室內水器具，推行節水型器具。根據實際情況合理設置綠色建筑給排水系統的壓力限值；為了滿足節水標準，就有必要控制超壓流量；優化給排水系統設計，選擇減壓裝置和合理選擇供水附件。

主要的有效節水措施包括避免供水管網滲漏、減壓限流措施、采用節水器具和設備、分類設置用水計量水表、節水灌溉，具體而言：

（1）在給排水系統設計中，配水點的水壓需要合理限制；

（2）為以減少超壓出流流量，配置卸壓裝置降低異常區的水壓；

（3）在給排水系統中優先配置節水龍頭。建立相應的給排水系統進行分質排水分類，主要包括優質雜排水、雜排水和生活污水等三種，以達到收集，再生和排放的目的，節約水資源。

（4）使用節水型衛生器具，減少用水量及加壓能。

目前我國廁所的沖廁能力普遍大于9L，有的甚至大于11L，這是非常耗水的。如果所有坐便器都采用節水型坐便器，住宅節水可達14%，酒店、餐廳節水可達4%，寫字樓節水可達27%。例如，一些采用噴射虹吸沖洗方式的馬桶，可以分為3L和6L兩種，既節水又節能。

Tips5：節水云科普。節水型生活用水器具：滿足相同的飲用、廚用、潔廁、洗浴、洗衣用水功能，較同類常規產品能減少用水量的器件、用具。節水型水嘴：具有手動或自動啟閉和控制出水口水流量功能，使用中能實現節水效果的閥類產品。節水型便器：在保證衛生要求、使用功能和排水管道輸送能力的條件下，不泄漏，一次沖洗水量不大于6升水的便器。節水型便器系統：由便器和與其配套使用的水箱及配件、管材、管件、接口和安裝施工技術組成，每次沖洗周期的用水量水不大6L。

6.地表水地源熱泵系統

地表水地源熱泵系統使用大地作為熱源（在冬季）或散熱器（在夏天）。

地源熱泵系統的能量來源于自然能源。地源熱泵系統以巖土體、地下水或地表水為低溫?zé)嵩?，由水源熱泵機組、地?zé)崮芙粨Q系統、建筑物內系統組成的供熱空調系統。根據地?zé)崮芙粨Q系統形式的不同，地源熱泵系統分為地埋管地源熱泵系統、地下水地源熱泵系統和地表水地源熱泵系統。

它不向外界排放任何廢氣、廢水、廢渣、是一種理想的“綠色空調”。被認為是目前可使用的對環境最友好和最有效的供熱、供冷系統。該系統無論嚴寒地區或熱帶地區均可應用?？蓮V闊應用在辦公樓、賓館、學校、宿舍、醫院、飯店、商場、別墅、住宅等領域。

7.結構優化設計技術

與社會平均水平相比，經過結構優化的住宅和公建的鋼筋混凝土工程項目，一般每平方米工程造價可以節省60到170元，鋼結構或城市綜合體潛力更大。結構優化設計在降低建筑鋼筋、混凝土消耗具有關鍵作用。在國家標準新版《綠色建筑評價標準》（GB/T50378-2014）中，結構設計優化被提升為綠色建筑節材部分的最重要的內容。結構優化設計包括：對地基基礎、結構體系、結構構件三個方面進行優化達到節材效果。

（1）地基基礎優化方面。地基基礎是建筑結構主要的組成部分，關系到整個建筑結構安全性與經濟性，多高層建筑下的基礎厚重、混凝土和鋼筋用量都很大，優化空間也很大，通過優化設計在建筑基礎設計的安全性和經濟性之間尋求一個合理的平衡點是結構基礎優化的目的。首先從基礎造型和布置開始，通過結構計算來驗證基礎方案的準確性和可行性，再根據規范和實際工程經驗對建筑材料的選用進行合理的分析，使其得到充分的利用。

（2）結構體系優化方面。優先采用橫墻承重或縱橫共同承重；縱橫墻的布置應均勻?qū)ΨQ(chēng)；縱橫墻豎向應上、下連續，不宜采用上剛下柔的結構；鋼結構以鋼材制作為主的結構，屬于綠色建筑結構體系，未來發展前景廣闊。鋼結構優化可遵循以下原則：選擇結構平面布置合理的鋼結構方案，方案結構的傳力途徑與受力盡可能簡單、明確；加強設計連接節點優化；完善整體布置和構件設計。

（3）結構構件優化方面。結構構件設計比較具體，可定量分析，把握單體構件的設計也是實現總體優化設計的基礎環節。鋼筋的強度、混凝土的性能、構件的高度和寬度、箍筋的間距等方面的設計都影響結構構件的性能。不具備實用功能裝飾性構件在建筑中大量應用，在施工中較少采用工業化生產的預制構件，都影響工程的造價。建筑功能、柱網跨度、荷載大小等因素對整體結構的優化具有影響。最后，需要重點查看結構優化文件中構件的應力比或柱軸壓比、層間位移角等是否合理。

結語

本期系統梳理綠色建筑“經典”要素，旨在科普綠色建筑的“綠色”，并不是指一般意義的立體綠化、屋頂綠色建筑花園，而是代表一種概念或象征，指建筑對環境無害，能充分利用環境自然資源，并且在不破壞環境基本生態平衡條件下建造的一種建筑，又稱為可持續發展建筑、生態建筑、回歸大自然建筑、節能環保建筑。
