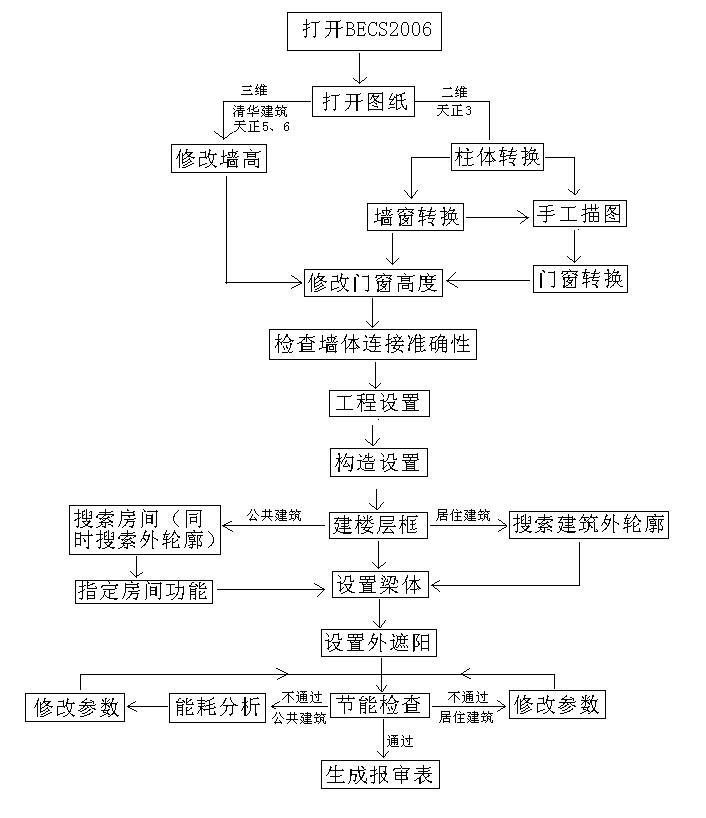

節能設計操作流程圖

節能設計軟件操作注意要點：

1、  柱體轉換
（1）點擊命令行中的“改柱層”，按命令提示修改柱所在層
（2）對話框中的“最大邊長”值越接近柱-大邊長識別越準確
（3）框選需要識別的柱子

2、  墻窗轉換
（1）同“改柱層”，可修改墻層、門窗層、軸網層
（2）在識別墻前最好能通過“條件圖”中的消除重線命令來消除重線，避免識別的時候會出現重復墻。
（3）刪除多余直線，特別是和墻線同層的多余線段，否則可能識別錯誤
（4）主要修改墻高度，為了提高識別率，根據實際情況修改“最大岷穸取
（5）框選需要識別的墻

3、  門窗替換
（1）如果部分門窗沒轉換過來，需通過門窗轉換命令轉換門窗或手工布置門窗（注意：布置門窗前必須保證墻體已存在）
（2）替換的門窗必須是圖塊

4、  修改門窗高度
（1）在二維或三維狀態下雙灤枰修改的門窗，在彈出的對話框中修改相應參數，按確定后，如果門窗有編號，軟件會在命令行中提示“同編號門窗構件是否同時參與修改”，選擇即可。
（2）也可以一起選擇多個不同編號的門或窗，按ctrl＋1，在屬性對話框中修改相應參數即可

5、  檢查墻體連接準確性
（1）通過“關鍵顯示”命令把墻、柱、門窗等關鍵構件顯示出來，把其他圖元隱藏
（2）注意軟件是否已經把柱中的短墻刪除（短墻：整段墻包括在柱子悅媯，如果已經刪除，需想辦法把這個地方的墻體連接起來，一般可通過拉伸或延長的命令來實現
（3）如果不能通過拉伸或延長的命令實現，可以通過移動柱子或刪除柱子后再把墻體連接起來（這樣的操作可能會產生一點小誤差，但影響不大）
（4）還有一種辦法，就是把不能連接的墻體處的柱子刪除，把墻分段，再把柱子部分的墻指定為柱子構造（這種方法計算沒誤差，但操作比較復雜）
（5）通過“節點檢查”命令檢查節點（這一般是檢查誤差很小的節點），檢查后可不需要做修復，點擊命令行中的“做標記”，軟件會自動在錯誤的地方做上一個紅色的標記，手工調整后，把紅色標記刪除再做節點檢查。

6、  工程設置
（1）在工程信息中選擇地理位置、建筑類型
（2）如果是公共建筑，朝向定義選擇“默認設定”；如果是居住建筑，朝向定義選擇“廣東省居住建筑節能設計實施細則”
（3）太陽輻射吸收系數可在點擊擴展按鈕彈出的列表中選擇
（4）北向角度是指建筑物和水平正方向的夾角

7、  構造設置
（1）修改構造可點擊構造名稱后的“導入構造”小按鈕，在彈出的“構造庫”對話框中打開廣東構造庫，選擇需要的構造
（2）選擇時把鼠標移動到列表的左邊，鼠標變成向右的黑色箭頭雙擊
（3）重新導入構造，K、D值會自動計算，但如果是刪除或修改構造中的材料或材料厚度，需要點擊相應構造的K、D值后的“自動計算”小按鈕

8、  建樓層框（注意：對o點必須是各層中同個軸線的交點）

9、  搜索建筑外輪廓（如果一層中有多個輪廓，需要搜索多個輪廓，軟件會自動把同層中的所有輪廓面積相加）

10、             設置梁體（方法：通過過濾選擇，選擇外墻，ctrl+1屬性對話框中，設置梁高和梁構造）

11、             設置外遮陽（方法：通過過濾選擇，選擇窗戶，ctrl+1選擇窗戶，設置外遮陽）

12、             數據提取，確定保存

13、             通過“耗電指數”分析設計建筑和參照建筑的耗電指數（居住建筑）

14、             生成節能報告，分析建筑是否符合節能要求

15、             如果節能報告分析不能通過，通過改進措施，使建筑物節能
（1）方案設計階段的節能改進

在方案設計階段就考慮節能并用清華節能輔助節能計算可以更好的控制節能成本，通過調整建筑朝向、外窗面積、外窗固定外遮陽、外墻、屋頂顏色等手段，幾乎不需要增加什么造價，就可以有效的降低建筑能耗，外墻、外窗無需太大改動就可以滿足節能標準的要求。
（2）施工圖設計階段的節能改進

施工圖設計階段利用清華節能進行節能計算主要為了通過施工圖審查，一般不愿修改┝⑵拭媯對夏熱冬暖地區，節能改進措施主要有更改外窗類型；增加外墻保溫；增加活動遮陽等。更改外窗種類以降低遮陽系數為主要目的，可將鋁合金窗框改為塑鋼窗框，熱反射玻璃及單層LOW-E玻璃都是較好的選擇，節能效果顯著；外墻一般可采用加氣混凝土或加保溫砂漿降低外墻傳熱系數，優先修改東西墻；屋頂對節能潛力較小，一般滿足標準限制即可；增加活動遮陽的節能效果很好，但造價較高，一般在不能更改外窗類型的情況下采用。

16、             生成報審表
